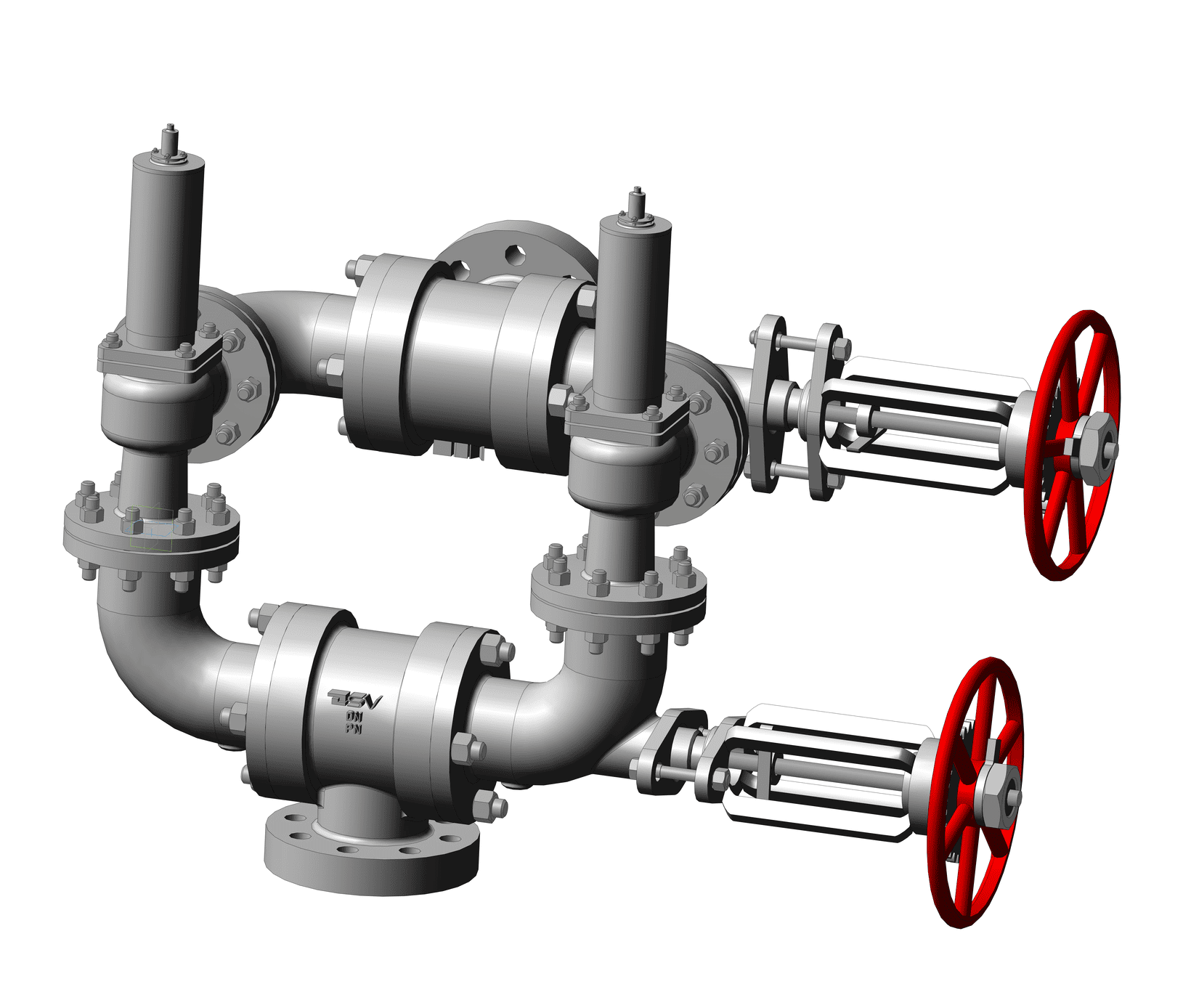

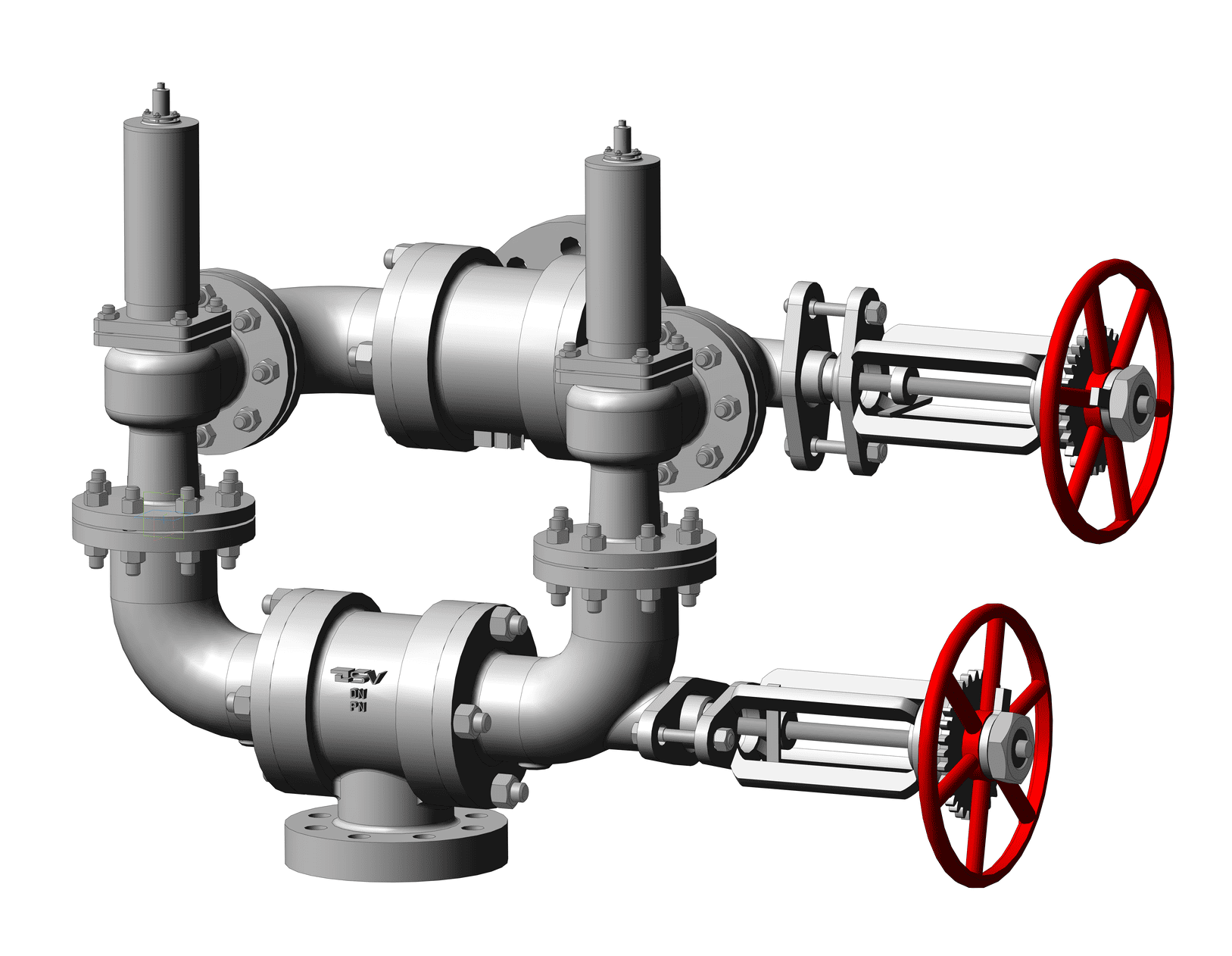

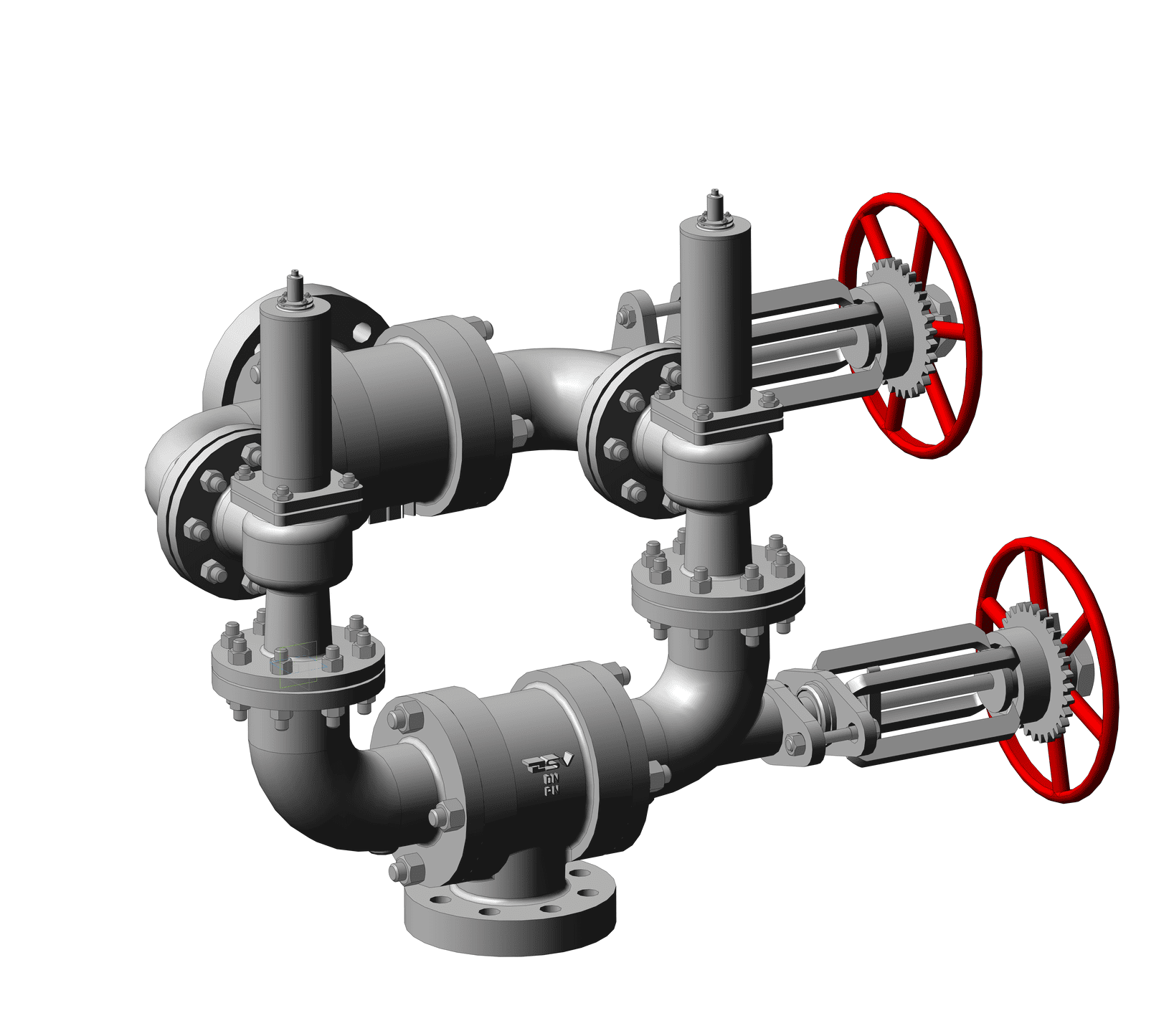

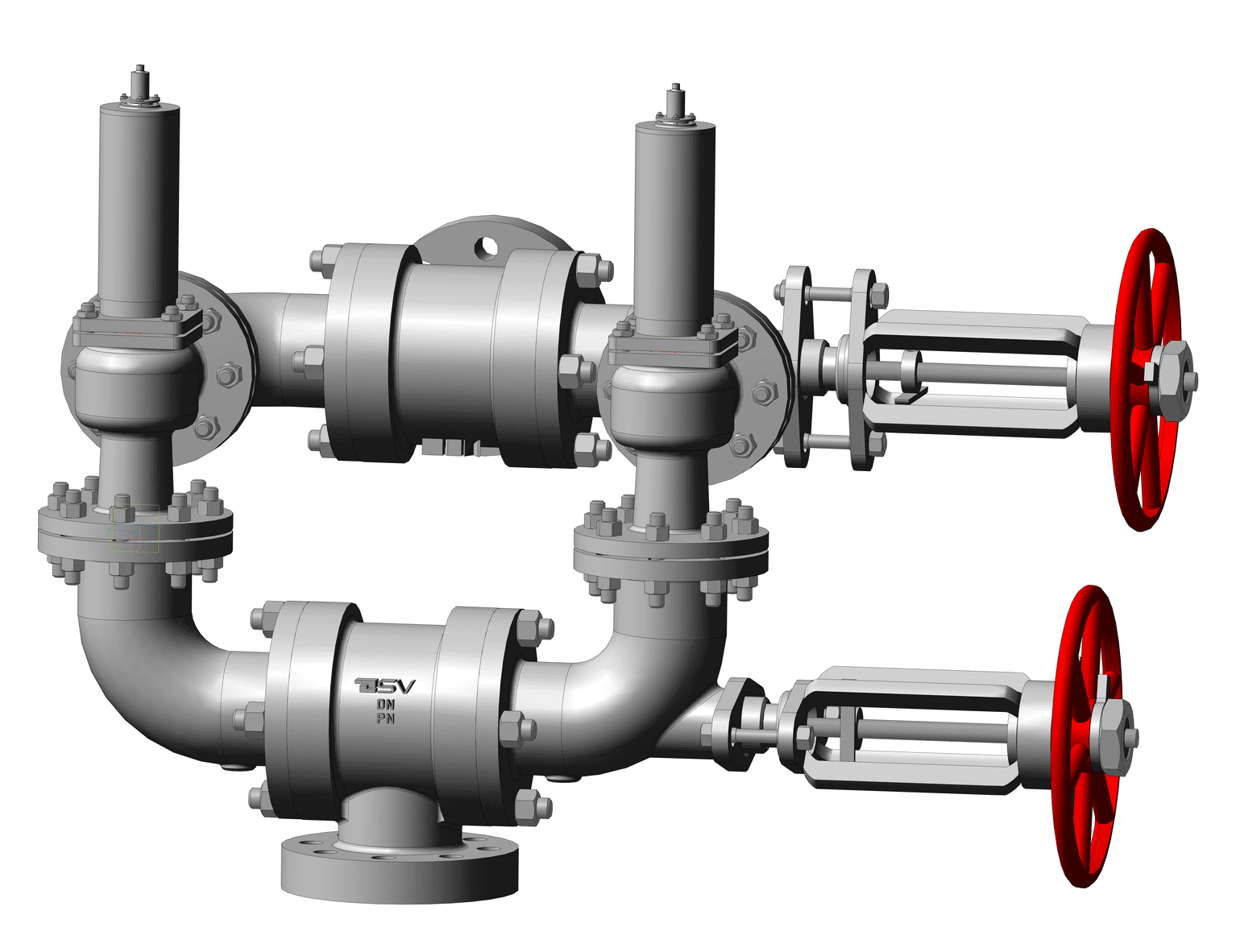

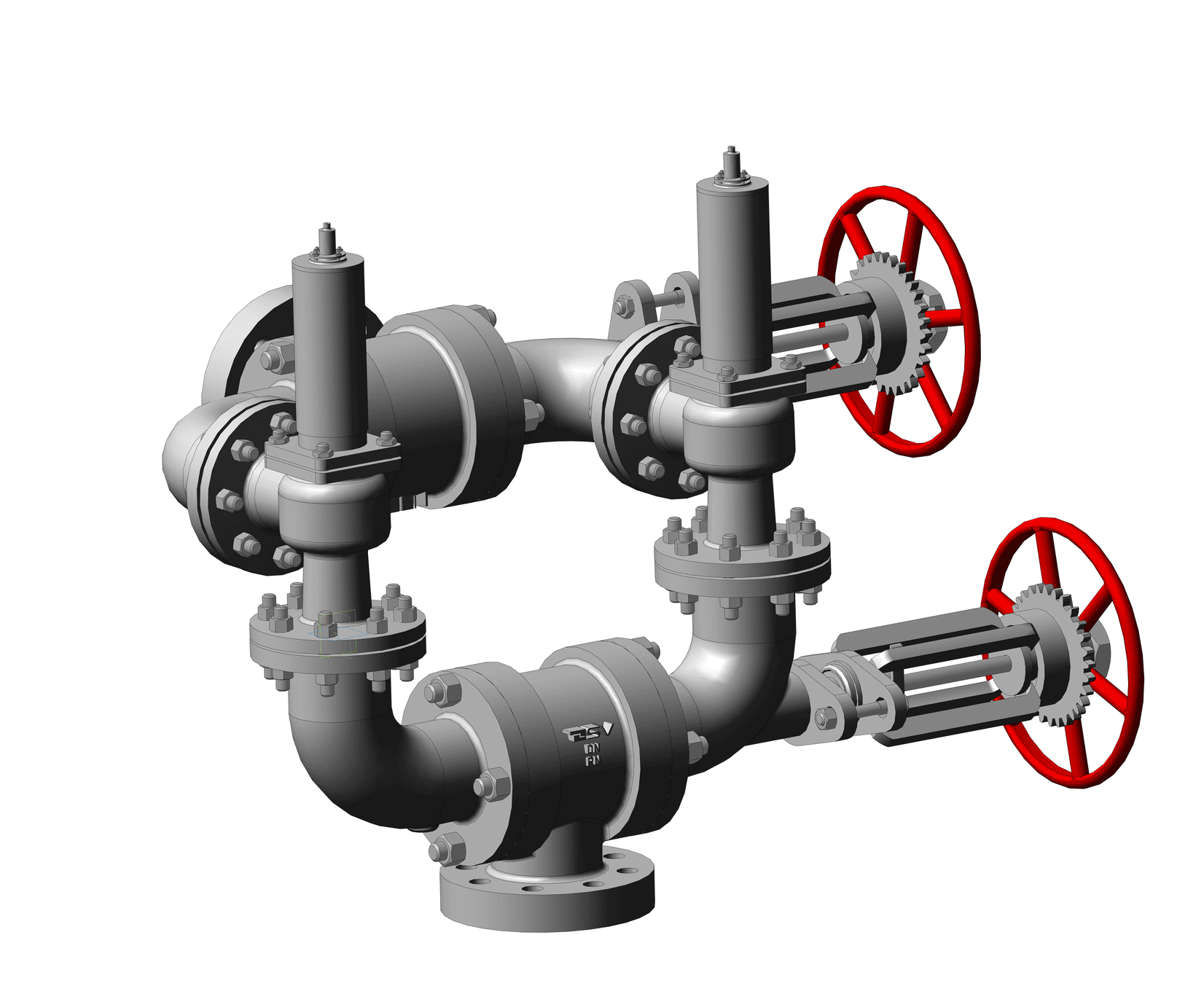

Блок клапанов предохранительных с устройствами переключающими
Блок клапанов предохранительных предназначен для обеспечения непрерывной работы технологического цикла на линиях трубопроводов, сосудах, аппаратах и технологических установок в тех случаях, когда по условиям работы может возникнуть необходимость отключения (закрытия) одного из предохранительных клапанов путем перекрытия потока рабочей среды.
Блоки представляет сложную систему трубопроводной арматуры, состоящую из двух предохранительных клапанов, имеющих одинаковую пропускную способность, и двух переключающих устройств. Собираемость обеспечивается с помощью фланцевых соединений.
Рабочей средой блоков может быть вода, пар, нефть, природный газ, масла, жидкие и газообразные нефтепродукты и другие среды нейтральные к материалу корпуса.
Климатическое исполнение клапанов У, ХЛ, УХЛ, категории размещения 1, 2, 3 по ГОСТ 15150.
При поставке на экспорт - дополнительные требования по ГОСТ 26304.
Пример обозначения блока с предохранительными клапанами СППК4Р 50-40 УХЛ1, 17нж25нж, с узлом принудительного открытия; с устройством переключающим на входе ПУ 50-40-03 нж, 23нж17нж1; с устройством переключающим на выходе ПУ 80-16-02 нж, 23нж16нж.
Блок СППК4Р 50-40 УХЛ1 50нж03нж1 ТУ 28.14.11-006-69671512-2020.
При заказе блока необходимо указать давление настройки предохранительных клапанов Рн. В случае отсутствия такого указания поставка блоков производится с настройкой на минимальное давление и с соответствующей этому давлению пружиной. При указании пружины для конкретного предохранительного клапана, данная пружина будет настроена на минимальное давление настройки при отсутствии указаний о конкретном давлении настройки со стороны заказчика. Так же необходимо указывать рабочую среду и ее параметры, в том числе наличие коррозионноактивных примесей, а также необходимость дополнительных испытаний:
- на ударный изгиб при пониженной температуре;
- на межкристаллитную коррозию;
- на сейсмостойкость или указать обозначение блока с давлением настройки предохранительных клапанов (Рн), либо заполнить опросный лист.
Норма герметичности затвора переключающих устройств – класс А по ГОСТ 9544.
Норма герметичности затвора предохранительных клапанов – класс А по ГОСТ 9544. Класс герметичности блока назначается по классу герметичности предохранительных клапанов.
Направление подачи рабочей среды – по стрелкам на корпусных деталях.
Установочное положение блока - вертикальное, колпаками предохранительных клапанов вверх.
Привод блока – ручной, от маховиков. Расположение маховиков (по умолчанию) справа от указателя направления подачи рабочей среды на корпусе входящего переключающего устройства. По пожеланию заказчика маховики могут быть размещены слева.
Таблицу фигур выбирать в соответствии с СТ ЦКБА 023-2015, СТ ЦКБА 036-2017. Применение таблицы фигур в обозначении не обязательно по требованию заказчика.
Для поставки на ПАО «НК «Роснефть» по ««МУК ЕТТ. Клапан предохранительный пружинный» №П4-06 М-024 Версия 1.00» блоки должны соответствовать требованиям данных ЕТТ.
Таблица А1 - Основные параметры и характеристики блоков (Часть 1)
|
Обозначение изделия |
Обозначение основного конструкторского документа |
Условное обозначение изделия по таблице фигур |
Обозначение предохранительных клапанов |
Обозначение устройств переключающих Вход/Выход |
Патрубки вход/выход |
Температура рабочей среды |
Материал корпусных деталей |
Климатическое исполнение по ГОСТ 15150-69 |
Масса, кг, не более* |
|
|
Номинальный диаметр DN/DN1, (мм) |
Давление номинальное PN, (кгс/см2) |
|||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
Блок 25-40 |
Блок 25-40 |
50с01нж |
СППК4 25-40 (17с14нж) |
ПУ 25-40 (23с17нж) ПУ 50-16(23с16нж) |
25/50 |
40/16 |
От минус 40 ºС до плюс 450 ºС |
Сталь 20Л |
У1 |
120 |
|
Блок Р 25-40 |
-01 |
50с01нж1 |
СППК4Р 25-40 (17с25нж) |
ПУ 25-40 (23с17нж) ПУ 50-16(23с16нж) |
126 |
|||||
|
Блок 25-40 УХЛ1 |
-02 |
50нж01нж |
СППК4 25-40 УХЛ1 (17нж14нж) |
ПУ 25-40-01 нж (23нж17нж) ПУ 50-16-02 нж (23нж16нж) |
От минус 60 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
125 |
||
|
Блок (Р) 25-40 УХЛ1 |
-03 |
50нж01нж1 |
СППК4Р 25-40 УХЛ1 (17нж25нж) |
ПУ 25-40-01 нж (23нж17нж) ПУ 50-16-02 нж (23нж16нж) |
130 |
|||||
|
Блок (С) 25-40 нж1 |
-04 |
50нж01нж2 |
СППК5С 25-40 нж (28нж21нж) |
ПУ 25-40-02 нж1 (23нж17нж1) ПУ 50-16-04 нж1 (23нж16нж2) |
От минус 60 ºС до плюс 250 ºС |
Сталь 12Х18Н12М3ТЛ |
УХЛ1, Т1 |
125 |
||
|
Блок (РС) 25-40 нж1 |
-05 |
50нж01нж3 |
СППК5РС 25-40 нж (28нж21нж1) |
ПУ 25-40-02 нж1 (23нж17нж1) ПУ 50-16-04 нж1(23нж16нж2) |
131 |
|||||
|
Блок 25-40 ХЛ1 |
-06 |
50лс01нж |
СППК4 25-40 ХЛ1 (17лс14нж) |
ПУ 25-40-03 ХЛ1 (23лс17нж) ПУ 50-16-06 ХЛ1 (23лс16нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
114 |
||
|
Блок (Р) 25-40 ХЛ1 |
-07 |
50лс01нж1 |
СППК4Р 25-40 ХЛ1 (17лс25нж) |
ПУ 25-40-03 ХЛ1 (23лс17нж) ПУ 50-16-06 ХЛ1 (23лс16нж) |
120 |
|||||
|
Блок (С) 25-40 нж |
-08 |
50нж01нж4 |
СППК4С 25-40 нж (17нж14нж1) |
ПУ 25-40-01 нж (23нж17нж) ПУ 50-16-02 нж (23нж16нж) |
От минус 110 ºС до плюс 600 ºС |
Сталь12Х18Н9ТЛ |
УХЛ1, Т1 |
125 |
||
|
Блок (С) 25-40 ХЛ1 |
-09 |
50лс01нж2 |
СППК4С 25-40 ХЛ1 (17лс14нж) |
ПУ 25-40-03 ХЛ1 (23лс17нж) ПУ 50-16-06 ХЛ1 (23лс16нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
121 |
||
|
Блок 50-16 |
Блок 50-16 |
50с02нж |
СППК4 50-16 (17с7нж) |
ПУ 50-16-01 (23с16нж1) ПУ 80-6 (23с18нж) |
50/80 |
16/6 |
От минус 40 ºС до плюс 450 ºС |
Сталь 20Л |
У1 |
150 |
|
Блок (Р) 50-16 |
-01 |
50с02нж1 |
СППК4Р 50-16 (17с6нж) |
ПУ 50-16-01 (23с16нж1) ПУ 80-6 (23с18нж) |
155 |
|||||
|
Блок 50-16 УХЛ1 |
-02 |
50нж02нж |
СППК4 50-16 УХЛ1 (17нж13нж) |
ПУ 50-16-03 нж (23нж16нж1) ПУ 80-6-01 нж (23нж18нж) |
От минус 60 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
154 |
||
|
Блок (Р) 50-16 УХЛ1 |
-03 |
50нж02нж1 |
СППК4Р 50-16 УХЛ1 (17нж17нж) |
ПУ 50-16-03 нж (23нж16нж1) ПУ 80-6-01 нж (23нж18нж) |
160 |
|||||
|
Блок (С) 50-16 нж1 |
-04 |
50нж02нж2 |
СППК5С 50-16 нж (28нж20нж) |
ПУ 50-16-05 нж1 (23нж16нж3) ПУ 80-6-02 нж1 (23нж18нж1) |
От минус 60 ºС до плюс 250 ºС |
Сталь 12Х18Н12М3ТЛ |
УХЛ1, Т1 |
155 |
||
|
Блок (РС) 50-16 нж1 |
-05 |
50нж02нж3 |
СППК5РС 50-16 нж (28нж20нж1) |
ПУ 50-16-05 нж1 (23нж16нж3) ПУ 80-6-02 нж1 (23нж18нж1) |
160 |
|||||
|
Блок 50-16 ХЛ1 |
-06 |
50лс02нж |
СППК4 50-16 ХЛ1 (17лс13нж) |
ПУ 50-16-07 ХЛ1 (23лс16нж1) ПУ 80-6-03 ХЛ1 (23лс18нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
155 |
||
|
Блок (Р) 50-16 ХЛ1 |
-07 |
50лс02нж1 |
СППК4Р 50-16 ХЛ1 (17лс17нж) |
ПУ 50-16-07 ХЛ1 (23лс16нж1) ПУ 80-6-03 ХЛ1 (23лс18нж) |
160 |
|||||
|
Блок 50-40 |
Блок 50-40 |
50с03нж |
СППК4 50-40 (17с23нж) |
ПУ 50-40-01 (23с17нж1) ПУ 80-16 (23с16нж) |
50/80
|
40/16
|
От минус 40 ºС до плюс 450 ºС |
Сталь 20Л |
У1 |
165 |
|
Блок (Р) 50-40 |
-01 |
50с03нж1 |
СППК4Р 50-40 (17с21нж) |
ПУ 50-40-01 (23с17нж1) ПУ 80-16 (23с16нж) |
170 |
|||||
|
Блок 50-40 УХЛ1 |
-02 |
50нж03нж |
СППК4 50-40 УХЛ1 (17нж14нж) |
ПУ 50-40-03 нж (23нж17нж1) ПУ 80-16-02 нж (23нж16нж1) |
От минус 60 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
162 |
||
|
Блок (Р) 50-40 УХЛ1 |
-03 |
50нж03нж1 |
СППК4Р 50-40 УХЛ1 (17нж25нж) |
ПУ 50-40-03 нж (23нж17нж1) ПУ 80-16-02 нж (23нж16нж1) |
166 |
|||||
|
Блок (С) 50-40 нж1 |
-04 |
50нж03нж2 |
СППК5С 50-40 нж (28нж21нж) |
ПУ 50-40-05 нж1 (23нж17нж3) ПУ 80-16-04 нж1 (23нж16нж2) |
От минус 60 ºС до плюс 250 ºС |
Сталь 12Х18Н12М3ТЛ |
УХЛ1, Т1 |
160 |
||
|
Блок (РС) 50-40 нж1 |
-05 |
50нж03нж3 |
СППК5РС 50-40 нж (28нж21нж1) |
ПУ 50-40-05 нж1 (23нж17нж3) ПУ 80-16-04 нж1 (23нж16нж2) |
165 |
|||||
|
Блок 50-40 ХЛ1 |
-06 |
50лс03нж |
СППК4 50-40 ХЛ1 (17лс14нж) |
ПУ 50-40-07 ХЛ1 (23лс17нж1) ПУ 80-16-06 ХЛ1 (23лс16нж) |
От минус 60 ºС до плюс 450 ºС
|
Сталь 20ГЛ
|
ХЛ1
|
160 |
||
|
Блок (Р) 50-40 ХЛ1 |
-07 |
50лс03нж1 |
СППК4Р 50-40 ХЛ1 (17лс25нж) |
ПУ 50-40-07 ХЛ1 (23лс17нж1) ПУ 80-16-06 ХЛ1 (23лс16нж) |
165 |
|||||
|
Блок (С) 50-40 нж |
-08 |
50нж03нж4 |
СППК4С 50-40 нж (17нж14нж1) |
ПУ 50-40-03 нж (23нж17нж1) ПУ 80-16-02 нж (23нж16нж) |
От минус 110 ºС до плюс 600 ºС |
Сталь12Х18Н9ТЛ |
УХЛ1, Т1 |
160 |
||
Таблица А1 - Основные параметры и характеристики блоков (Часть 2)
|
Блок (С) 50-40 ХЛ1 |
-09 |
50лс03нж2 |
СППК4С 50-40 ХЛ1 (17лс14нж) |
ПУ 50-40-07 ХЛ1 (23лс17нж1) ПУ 80-16-06 ХЛ1 (23лс16нж) |
|
|
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
160 |
|
Блок 50-63 |
Блок 50-63 |
50с04нж |
СППК5 50-63 (17с16нж1) |
ПУ 50-63 (23с20нж) ПУ 80-40 (23с17нж) |
50/80 |
63/40 |
От минус 40 ºС до плюс 450 ºС |
Сталь 20Л |
У1 |
270 |
|
Блок (Р) 50-63 |
-01 |
50с04нж1 |
СППК5Р 50-63 (17с16нж) |
ПУ 50-63 (23с20нж) ПУ 80-40 (23с17нж) |
275 |
|||||
|
Блок 50-63 нж |
-02 |
50нж04нж |
СППК5 50-63 нж (17нж16нж1) |
ПУ 50-63-01 нж (23нж20нж) ПУ 80-40-02 нж (23нж17нж) |
От минус 60 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
270 |
||
|
Блок (Р) 50-63 нж |
-03 |
50нж04нж1 |
СППК5Р 50-63 нж (17нж16нж) |
ПУ 50-63-01 нж (23нж20нж) ПУ 80-40-02 нж (23нж17нж) |
275 |
|||||
|
Блок (С) 50-63 нж1 |
-04 |
50нж04нж2 |
СППК5С 50-63 нж (28нж22нж) |
ПУ 50-63-02 нж1 (23нж20нж1) ПУ 80-40-04 нж1 (23нж17нж2) |
От минус 60 ºС до плюс 250 ºС |
Сталь 12Х18Н12М3ТЛ |
УХЛ1, Т1 |
252 |
||
|
Блок (РС) 50-63 нж1 |
-05 |
50нж04нж3 |
СППК5РС 50-63 нж (28нж22нж1) |
ПУ 50-63-02 нж1 (23нж20нж1) ПУ 80-40-04 нж1 (23нж17нж2) |
260 |
|||||
|
Блок 50-63 ХЛ1 |
-06 |
50лс04нж |
СППК5 50-63 ХЛ1 (17лс85нж) |
ПУ 50-63-03 ХЛ1 (23лс20нж) ПУ 80-40-06 ХЛ1 (23лс17нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
270 |
||
|
Блок 50-63 ХЛ1 |
-07 |
50лс04нж1 |
СППК5Р 50-63 ХЛ1 (17лс89нж) |
ПУ 50-63-03 ХЛ1 (23лс20нж) ПУ 80-40-06 ХЛ1 (23лс17нж) |
275 |
|||||
|
Блок (С) 50-63 нж |
-08 |
50нж04нж4 |
СППК5С 50-63 нж (17нж16нж1) |
ПУ 50-63-01 нж (23нж20нж) ПУ 80-40-02 нж (23нж17нж) |
От минус 110 ºС до плюс 600 ºС |
Сталь12Х18Н9ТЛ |
УХЛ1, Т1 |
258 |
||
|
Блок (С) 50-63 ХЛ1 |
-09 |
50лс04нж2 |
СППК5С 50-63 ХЛ1 (17лс16нж) |
ПУ 50-63-03 ХЛ1 (23лс20нж) ПУ 80-40-06 ХЛ1 (23лс17нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
252 |
||
|
Блок 50-160 |
Блок 50-160 |
50с05нж |
СППК5 50-160 (17с8нж1) |
ПУ 50-160 (23с19нж) ПУ 80-40 (23с17нж) |
50/80 |
160/40 |
От минус 40 ºС до плюс 450 ºС |
Сталь 20Л |
У1 |
290 |
|
Блок (Р) 50-160 |
-01 |
50с05нж1 |
СППК5Р 50-160 (17с8нж) |
ПУ 50-160 (23с19нж) ПУ 80-40 (23с17нж) |
300 |
|||||
|
Блок 50-160 нж |
-02 |
50нж05нж |
СППК5 50-160 нж (17нж8нж1) |
ПУ 50-160-01 нж (23нж19нж) ПУ 80-40-02 нж (23нж17нж) |
От минус 60 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
290 |
||
|
Блок (Р) 50-160 нж |
-03 |
50нж05нж1 |
СППК5Р 50-160 нж (17нж8нж) |
ПУ 50-160-01 нж (23нж19нж) ПУ 80-40-02 нж (23нж17нж) |
300 |
|||||
|
Блок (С) 50-160 нж1 |
-04 |
50нж05нж2 |
СППК5С 50-160 нж (28нж23нж) |
ПУ 50-160-02 нж1 (23нж19нж1) ПУ 80-40-04 нж1 (23нж17нж2) |
От минус 60 ºС до плюс 250 ºС |
Сталь 12Х18Н12М3ТЛ |
УХЛ1, Т1 |
274 |
||
|
Блок (РС) 50-160 нж1 |
-05 |
50нж05нж3 |
СППК5РС 50-160 нж (28нж23нж1) |
ПУ 50-160-02 нж1 (23нж19нж1) ПУ 80-40-04 нж1 (23нж17нж2) |
280 |
|||||
|
Блок 50-160 ХЛ1 |
-06 |
50лс05нж |
СППК5 50-160 ХЛ1 (17лс80нж) |
ПУ 50-160-03 ХЛ1 (23лс19нж) ПУ 80-40-06 ХЛ1 (23лс17нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
290 |
||
|
Блок (Р) 50-160 ХЛ1 |
-07 |
50лс05нж1 |
СППК5Р 50-160 ХЛ1 (17лс90нж) |
ПУ 50-160-03 ХЛ1 (23лс19нж) ПУ 80-40-06 ХЛ1 (23лс17нж) |
300 |
|||||
|
Блок (С) 50-160 нж |
-08 |
50нж05нж4 |
СППК5С 50-160 нж (17нж8нж1) |
ПУ 50-160-01 нж (23нж19нж) ПУ 80-40-02 нж (23нж17нж) |
От минус 110 ºС до плюс 600 ºС |
Сталь12Х18Н9ТЛ |
УХЛ1, Т1 |
270 |
||
|
Блок (С) 50-160 ХЛ1 |
-09 |
50лс05нж2 |
СППК5С 50-160 ХЛ1 (17лс8нж) |
ПУ 50-160-03 ХЛ1 (23лс19нж) ПУ 80-40-06 ХЛ1 (23лс17нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
270 |
||
|
Блок 80-16 |
Блок 80-16 |
50с06нж |
СППК4 80-16 (17с7нж) |
ПУ 80-16-01 (23с16нж1) ПУ 100-6 (23с18нж) |
80/100 |
16/6 |
От минус 40 ºС до плюс 450 ºС |
Сталь 20Л |
У1 |
210 |
|
Блок (Р) 80-16 |
-01 |
50с06нж1 |
СППК4Р 80-16 (17с6нж) |
ПУ 80-16-01 (23с16нж1) ПУ 100-6 (23с18нж) |
215 |
|||||
|
Блок 80-16 УХЛ1 |
-02 |
50нж06нж |
СППК4 80-16 УХЛ1 (17нж13нж) |
ПУ 80-16-03 нж (23нж16нж1) ПУ 100-6-01 нж (23нж18нж) |
От минус 60 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
214 |
||
|
Блок (Р) 80-16 УХЛ1 |
-03 |
50нж06нж1 |
СППК4Р 80-16 УХЛ1 (17нж17нж) |
ПУ 80-16-03 нж (23нж16нж1) ПУ 100-6-01 нж (23нж18нж) |
220 |
|||||
|
Блок (С) 80-16 нж1 |
-04 |
50нж06нж2 |
СППК5С 80-16 нж (28нж20нж) |
ПУ 80-16-05 нж1 (23нж16нж3) ПУ 100-6-02 нж1 (23нж18нж1) |
От минус 60 ºС до плюс 250 ºС |
Сталь 12Х18Н12М3ТЛ |
УХЛ1, Т1 |
206 |
||
|
Блок (РС) 80-16 нж1 |
-05 |
50нж06нж3 |
СППК5РС 80-16 нж (28нж20нж1) |
ПУ 80-16-05 нж1 (23нж16нж3) ПУ 100-6-02 нж1 (23нж18нж1) |
216 |
|||||
|
Блок 80-16 ХЛ1 |
-06 |
50лс06нж |
СППК4 80-16 ХЛ1 (17лс13нж) |
ПУ 80-16-07 ХЛ1 (23лс16нж1) ПУ 100-6-03 ХЛ1 (23лс18нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
210 |
||
|
Блок (Р) 80-16 ХЛ1 |
-07 |
50лс06нж1 |
СППК4Р 80-16 ХЛ1 (17лс17нж) |
ПУ 80-16-07 (23лс16нж1) ПУ 100-6-03 ХЛ1 (23лс18нж) |
216 |
|||||
|
Блок 80-40 |
Блок 80-40 |
50с07нж |
СППК4 80-40 (17с23нж) |
ПУ 80-40-01 (23с17нж1) ПУ 100-16 (23с16нж) |
80/100 |
40/16 |
От минус 40 ºС до плюс 450 ºС |
Сталь 20Л |
У1 |
250 |
|
Блок (Р) 80-40 |
-01 |
50с07нж1 |
СППК4Р 80-40 (17с21нж) |
ПУ 80-40-01 (23с17нж1) ПУ 100-16 (23с16нж) |
260 |
|||||
|
Блок 80-40 УХЛ1 |
-02 |
50нж07нж |
СППК4 80-40 УХЛ1 (17нж14нж) |
ПУ 80-40-03 нж (23нж17нж1) ПУ 100-16-02 нж (23нж16нж) |
От минус 60 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
255 |
Таблица А1 - Основные параметры и характеристики блоков (Часть 3)
|
Блок (Р) 80-40 УХЛ1 |
-03 |
50нж07нж1 |
СППК4Р 80-40 УХЛ1 (17нж25нж) |
ПУ 80-40-03 нж (23нж17нж1) ПУ 100-16-02 нж (23нж16нж) |
|
|
|
|
|
260 |
|
Блок (С) 80-40 нж1 |
-04 |
50нж07нж2 |
СППК5С 80-40 нж (28нж21нж) |
ПУ 80-40-05 нж1 (23нж17нж3) ПУ 100-16-04 нж1 (23нж16нж2) |
От минус 60 ºС до плюс 250 ºС |
Сталь 12Х18Н12М3ТЛ |
УХЛ1, Т1 |
256 |
||
|
Блок (РС) 80-40 нж1 |
-05 |
50нж07нж3 |
СППК5РС 80-40 нж (28нж21нж1) |
ПУ 80-40-05 нж1 (23нж17нж3) ПУ 100-16-04 нж1 (23нж16нж2) |
259 |
|||||
|
Блок 80-40 ХЛ1 |
-06 |
50лс07нж |
СППК4 80-40 ХЛ1 (17лс14нж) |
ПУ 80-40-07 ХЛ1 (23лс17нж1) ПУ 100-16-06 ХЛ1 (23лс16нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
244 |
||
|
Блок (Р) 80-40 ХЛ1 |
-07 |
50лс07нж1 |
СППК4Р 80-40 ХЛ1 (17лс25нж) |
ПУ 80-40-07 ХЛ1 (23лс17нж1) ПУ 100-16-06 ХЛ1 (23лс16нж) |
250 |
|||||
|
Блок (С) 80-40 нж |
-08 |
50нж07нж4 |
СППК4С 80-40 нж (17лс14нж1) |
ПУ 80-40-03 нж (23нж17нж1) ПУ 100-16-02 нж (23нж16нж) |
От минус 110 ºС до плюс 600 ºС |
Сталь12Х18Н9ТЛ |
УХЛ1, Т1 |
250 |
||
|
Блок (С) 80-40 ХЛ1 |
-09 |
50лс07нж2 |
СППК4С 80-40 ХЛ1 (17лс14нж) |
ПУ 80-40-07 ХЛ1 (23лс17нж1) ПУ 100-16-06 ХЛ1 (23лс16нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
245 |
||
|
Блок 80-63 |
Блок 80-63 |
50с08нж |
СППК4 80-63 (17с85нж) |
ПУ 80-63 (23с20нж) ПУ 100-40 (23с17нж) |
80/100 |
63/40 |
От минус 40 ºС до плюс 450 ºС |
Сталь 20Л |
У1 |
350 |
|
Блок (Р) 80-63 |
-01 |
50с08нж1 |
СППК4Р 80-63 (17с89нж) |
ПУ 80-63 (23с20нж) ПУ 100-40 (23с17нж) |
355 |
|||||
|
Блок 80-63 УХЛ1 |
-02 |
50нж08нж |
СППК4 80-63 УХЛ1 (17нж85нж) |
ПУ 80-63-01 нж (23нж20нж) ПУ 100-40-02 нж (23нж17нж) |
От минус 60 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
375 |
||
|
Блок (Р) 80-63 УХЛ1 |
-03 |
50нж08нж1 |
СППК4Р 80-63 УХЛ1 (17нж89нж) |
ПУ 80-63-01 нж (23нж20нж) ПУ 100-40-02 нж (23нж17нж) |
380 |
|||||
|
Блок (С) 80-63 нж1 |
-04 |
50нж08нж2 |
СППК5С 80-63 нж (28нж22нж) |
ПУ 80-63-02 нж1 (23нж20нж1) ПУ 100-40-04 нж1 (23нж17нж2) |
От минус 60 ºС до плюс 250 ºС |
Сталь 12Х18Н12М3ТЛ |
УХЛ1, Т1 |
382 |
||
|
Блок (РС) 80-63 нж1 |
-05 |
50нж08нж3 |
СППК5РС 80-63 нж (28нж22нж1) |
ПУ 80-63-02 нж1 (23нж20нж1) ПУ 100-40-04 нж1 (23нж17нж2) |
388 |
|||||
|
Блок 80-63 ХЛ1 |
-06 |
50лс08нж |
СППК4 80-63 ХЛ1 (17лс85нж) |
ПУ 80-63-03 ХЛ1 (23лс20нж) ПУ 100-40-06 ХЛ1 (23лс17нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
375 |
||
|
Блок (Р) 80-63 ХЛ1 |
-07 |
50лс08нж1 |
СППК4Р 80-63 ХЛ1 (17лс89нж) |
ПУ 80-63-03 ХЛ1 (23лс20нж) ПУ 100-40-06 ХЛ1 (23лс17нж) |
380 |
|||||
|
Блок 80-160 |
Блок 80-160 |
50с09нж |
СППК4 80-160 (17с80нж) |
ПУ 80-160 (23с19нж) ПУ 100-40 (23с17нж) |
80/100 |
160/40 |
От минус 40 ºС до плюс 450 ºС |
Сталь 20Л |
У1 |
391 |
|
Блок (Р) 80-160 |
-01 |
50с09нж1 |
СППК4Р 80-160 (17с90нж) |
ПУ 80-160 (23с19нж) ПУ 100-40 (23с17нж) |
400 |
|||||
|
Блок 80-160 УХЛ1 |
-02 |
50нж09нж |
СППК4 80-160 УХЛ1 (17нж80нж) |
ПУ 80-160-01 нж (23нж19нж) ПУ 100-40-02 нж (23нж17нж) |
От минус 60 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
400 |
||
|
Блок (Р) 80-160 УХЛ1 |
-03 |
50нж09нж1 |
СППК4Р 80-160 УХЛ1 (17нж90нж) |
ПУ 80-160-01 нж (23нж19нж) ПУ 100-40-02 нж (23нж17нж) |
405 |
|||||
|
Блок (С) 80-160 нж1 |
-04 |
50нж09нж2 |
СППК5С 80-160 нж (28нж23нж) |
ПУ 80-160-02 нж1 (23нж19нж1) ПУ 100-40-04 нж1 (23нж17нж2) |
От минус 60 ºС до плюс 250 ºС |
Сталь 12Х18Н12М3ТЛ |
УХЛ1, Т1 |
410 |
||
|
Блок (РС) 80-160 нж1 |
-05 |
50нж09нж3 |
СППК5РС 80-160 нж (28нж23нж1) |
ПУ 80-160-02 нж1 (23нж19нж1) ПУ 100-40-04 нж1 (23нж17нж2) |
415 |
|||||
|
Блок 80-160 ХЛ1 |
-06 |
50лс09нж |
СППК4 80-160 ХЛ1 (17лс80нж) |
ПУ 80-160-03 ХЛ1 (23лс19нж) ПУ 100-40-06 ХЛ1 (23лс17нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
400 |
||
|
Блок (Р) 80-160 ХЛ1 |
-07 |
50лс09нж1 |
СППК4Р 80-160 ХЛ1 (17лс90нж) |
ПУ 80-160-03 ХЛ1 (23лс19нж) ПУ 100-40-06 ХЛ1 (23лс17нж) |
407 |
|||||
|
Блок 100-16 |
Блок 100-16 |
50с10нж |
СППК5 100-16 (17с7нж) |
ПУ 100-16-01 (23с16нж1) ПУ 150-16 (23с16нж) |
100/150
|
16/16
|
От минус 40 ºС до плюс 450 ºС |
Сталь 20Л |
У1 |
380 |
|
Блок (Р) 100-16 |
-01 |
50с10нж1 |
СППК5Р 100-16 (17с6нж) |
ПУ 100-16-01 (23с16нж1) ПУ 150-16 (23с16нж) |
385 |
|||||
|
Блок 100-16 УХЛ1 |
-02 |
50нж10нж |
СППК5 100-16 УХЛ1 (17нж7нж) |
ПУ 100-16-03 нж (23нж16нж1) ПУ 150-16-02 нж (23нж16нж) |
От минус 60 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
395 |
||
|
Блок (Р) 100-16 УХЛ1 |
-03 |
50нж10нж1 |
СППК5Р 100-16 УХЛ1 (17нж6нж) |
ПУ 100-16-03 нж (23нж16нж1) ПУ 150-16-02 нж (23нж16нж) |
405 |
|||||
|
Блок (С) 100-16 нж1 |
-04 |
50нж10нж2 |
СППК5С 100-16 нж (28нж20нж) |
ПУ 100-16-05 нж1 (23нж16нж3) ПУ 150-16-04 нж1 (23нж16нж2) |
От минус 60 ºС до плюс 250 ºС |
Сталь 12Х18Н12М3ТЛ |
УХЛ1, Т1 |
380 |
||
|
Блок (РС) 100-16 нж1 |
-05 |
50нж10нж3 |
СППК5РС 100-16 нж (28нж20нж1) |
ПУ 100-16-05 нж1 (23нж16нж3) ПУ 150-16-04 нж1 (23нж16нж2) |
390 |
|||||
|
Блок 100-16 ХЛ1 |
-06 |
50лс10нж |
СППК5 100-16 ХЛ1 (17лс7нж) |
ПУ 100-16-07 ХЛ1 (23лс16нж1) ПУ 150-16-06 ХЛ1 (23лс16нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
392 |
||
|
Блок (Р) 100-16 ХЛ1 |
-07 |
50лс10нж1 |
СППК5Р 100-16 ХЛ1 (17лс6нж) |
ПУ 100-16-07 ХЛ1 (23лс16нж1) ПУ 150-16-06 ХЛ1 (23лс16нж) |
400 |
|||||
|
Блок 100-40 |
Блок 100-40 |
50с11нж |
СППК5 100-40 (17с23нж) |
ПУ 100-40-01 (23с17нж1) ПУ 150-16 (23с16нж) |
100/150 |
40/16 |
От минус 40 ºС до плюс 450 ºС |
Сталь 20Л |
У1 |
420 |
|
|
|
|
|
|
425 |
Таблица А1 - Основные параметры и характеристики блоков (Часть 4)
|
Блок (Р) 100-40 |
-01 |
50с11нж1 |
СППК5Р 100-40 (17с21нж) |
ПУ 100-40-01 (23с17нж1) ПУ 150-16 (23с16нж) |
|
|
|
|
|
|
|||
|
Блок 100-40 УХЛ1 |
-02 |
50нж11нж |
СППК5 100-40 УХЛ1 (17нж23нж) |
ПУ 100-40-03 нж (23нж17нж1) ПУ 150-16-02 нж (23нж16нж) |
От минус 60 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
440 |
|||||
|
Блок (Р) 100-40 УХЛ1 |
-03 |
50нж11нж1 |
СППК5Р 100-40 УХЛ1 (17нж25нж) |
ПУ 100-40-03 нж (23нж17нж1) ПУ 150-16-02 нж (23нж16нж) |
450 |
||||||||
|
Блок (С) 100-40 нж1 |
-04 |
50нж11нж2 |
СППК5С 100-40 нж (28нж21нж) |
ПУ 100-40-05 нж1 (23нж17нж3) ПУ 150-16-04 нж1 (23нж16нж2) |
От минус 60 ºС до плюс 250 ºС |
Сталь 12Х18Н12М3ТЛ |
УХЛ1, Т1 |
420 |
|||||
|
Блок (РС) 100-40 нж1 |
-05 |
50нж11нж3 |
СППК5РС 100-40 нж (28нж21нж1) |
ПУ 100-40-05 нж1 (23нж17нж3) ПУ 150-16-04 нж1 (23нж16нж2) |
425 |
||||||||
|
Блок 100-40 ХЛ1 |
-06 |
50лс11нж |
СППК5 100-40 ХЛ1 (17лс23нж) |
ПУ 100-40-07 ХЛ1 (23лс17нж1) ПУ 150-16-06 ХЛ1 (23лс16нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
440 |
|||||
|
Блок (Р) 100-40 ХЛ1 |
-07 |
50лс11нж1 |
СППК5Р 100-40 ХЛ1 (17лс25нж) |
ПУ 100-40-07 ХЛ1 (23лс17нж1) ПУ 150-16-06 ХЛ1 (23лс16нж) |
450 |
||||||||
|
Блок (С) 100-40 нж |
-08 |
50нж11нж4 |
СППК5С 100-40 нж (17лс23нж1) |
ПУ 100-40-03 нж (23нж17нж1) ПУ 150-16-02 нж (23нж16нж) |
От минус 110 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
418 |
|||||
|
Блок (С) 100-40 ХЛ1 |
-09 |
50лс11нж2 |
СППК5С 100-40 ХЛ1 (17лс23нж) |
ПУ 100-40-07 ХЛ1 (23лс17нж1) ПУ 150-16-06 ХЛ1 (23лс16нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
420 |
|||||
|
Блок 100-63 |
Блок 100-63 |
50с12нж |
СППК5 100-63 (17с16нж1) |
ПУ 100-63 (23с20нж) ПУ 150-40 (23с17нж) |
100/150 |
63/40 |
От минус 40 ºС до плюс 450 ºС |
Сталь 20Л |
У1 |
735 |
|||
|
Блок 100-63-01 |
-01 |
50с12нж1 |
СППК5 100-63-01 (17с16нж3) |
ПУ 100-63 (23с20нж) ПУ 150-40 (23с17нж) |
735 |
||||||||
|
Блок (Р) 100-63 |
-02 |
50с12нж2 |
СППК5Р 100-63 (17с16нж) |
ПУ 100-63 (23с20нж) ПУ 150-40 (23с17нж) |
745 |
||||||||
|
Блок (Р) 100-63-01 |
-03 |
50с12нж3 |
СППК5Р 100-63-01 (17с16нж2) |
ПУ 100-63 (23с20нж) ПУ 150-40 (23с17нж) |
745 |
||||||||
|
Блок 100-63 нж |
-04 |
50нж12нж |
СППК5 100-63 нж (УХЛ1) (17нж16нж1) |
ПУ 100-63-01 нж (23нж20нж) ПУ 150-40-02 нж (23нж17нж) |
От минус 60 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
735 |
|||||
|
Блок 100-63 нж1 |
-05 |
50нж12нж1 |
СППК5 100-63 нж (УХЛ1) (17нж16нж3) |
ПУ 100-63-01 нж (23нж20нж) ПУ 150-40-02 нж (23нж17нж) |
735 |
||||||||
|
Блок (Р) 100-63 нж |
-06 |
50нж12нж2 |
СППК5Р 100-63 нж (УХЛ1) (17нж16нж) |
ПУ 100-63-01 нж (23нж20нж) ПУ 150-40-02 нж (23нж17нж) |
745 |
||||||||
|
Блок (Р)100-63 нж1 |
-07 |
50нж12нж3 |
СППК5Р 100-63 нж (УХЛ1) (17нж16нж2) |
ПУ 100-63-01 нж (23нж20нж) ПУ 150-40-02 нж (23нж17нж) |
745 |
||||||||
|
Блок (С) 100-63 нж1 |
-08 |
50нж12нж4 |
СППК5С 100-63 нж (28нж22нж) |
ПУ 100-63-02 нж1 (23нж20нж1) ПУ 150-40 -04 нж1(23нж17нж2) |
От минус 60 ºС до плюс 250 ºС |
Сталь 12Х18Н12М3ТЛ |
УХЛ1, Т1 |
735 |
|||||
|
Блок (РС) 100-63 нж1 |
-09 |
50нж12нж5 |
СППК5РС 100-63 нж (28нж22нж1) |
ПУ 100-63-02 нж1 (23нж20нж1) ПУ 150-40-04 нж1 (23нж17нж2) |
744 |
||||||||
|
Блок 100-63 ХЛ1 |
-10 |
50лс12нж |
СППК5 100-63 ХЛ1 (17лс16нж1) |
ПУ 100-63-03 ХЛ1 (23лс20нж) ПУ 150-40-06 ХЛ1 (23лс17нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
720 |
|||||
|
Блок 100-63-01 ХЛ1 |
-11 |
50лс12нж1 |
СППК5 100-63 ХЛ1 (17лс16нж3) |
ПУ 100-63-03 ХЛ1 (23лс20нж) ПУ 150-40-06 ХЛ1 (23лс17нж) |
720 |
||||||||
|
Блок (Р) 100-63 ХЛ1 |
-12 |
50лс12нж2 |
СППК5Р 100-63 ХЛ1 (17лс16нж) |
ПУ 100-63-03 ХЛ1 (23лс20нж) ПУ 150-40-06 ХЛ1 (23лс17нж) |
730 |
||||||||
|
Блок (Р) 100-63-01 ХЛ1 |
-13 |
50лс12нж3 |
СППК5Р 100-63 ХЛ1 (17лс16нж2) |
ПУ 100-63-03 ХЛ1 (23лс20нж) ПУ 150-40-06 ХЛ1 (23лс17нж) |
730 |
||||||||
|
Блок (С) 100-63 нж |
-14 |
50нж12нж6 |
СППК5С 100-63 нж (17нж16нж1) |
ПУ 100-63-01 нж (23нж20нж) ПУ 150-40-02 нж (23нж17нж) |
От минус 110 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
723 |
|||||
|
Блок 100-160 |
Блок 100-160 |
50с13нж |
СППК5 100-160 (17с8нж1) |
ПУ 100-160 (23с19нж) ПУ 150-40 (23с17нж) |
100/150
|
160/40
|
От минус 40 ºС до плюс 450 ºС |
Сталь 20Л |
У1 |
770 |
|||
|
Блок 100-160-01 |
-01 |
50с13нж1 |
СППК5 100-160-01 (17с8нж3) |
ПУ 100-160 (23с19нж) ПУ 150-40 (23с17нж) |
770 |
||||||||
|
Блок (Р) 100-160 |
-02 |
50с13нж2 |
СППК5Р 100-160 (17с8нж) |
ПУ 100-160 (23с19нж) ПУ 150-40 (23с17нж) |
780 |
||||||||
|
Блок (Р) 100-160-01 |
-03 |
50с13нж3 |
СППК5Р 100-160-01 (17с8нж2) |
ПУ 100-160 (23с19нж) ПУ 150-40 (23с17нж) |
780 |
||||||||
|
Блок 100-160 нж |
-04 |
50нж13нж |
СППК5 100-160 нж (УХЛ1) (17нж8нж1) |
ПУ 100-160-01 нж (23нж19нж) ПУ 150-40-02 нж (23нж17нж) |
От минус 60 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
770 |
|||||
|
Блок 100-160 нж1 |
-05 |
50нж13нж1 |
СППК5 100-160 нж1 (УХЛ1) (17нж8нж3) |
ПУ 100-160-01 нж (23нж19нж) ПУ 150-40 -02 нж (23нж17нж) |
770 |
||||||||
|
Блок (Р) 100-160 нж |
-06 |
50нж13нж2 |
СППК5Р 100-160 нж (УХЛ1) (17нж8нж) |
ПУ 100-160-01 нж (23нж19нж) ПУ 150-40-02 нж (23нж17нж) |
780 |
||||||||
|
Блок (Р) 100-160 нж1 |
-07 |
50нж13нж3 |
СППК5Р 100-160 нж1 (УХЛ1) (17нж8нж2) |
ПУ 100-160-01 нж (23нж19нж) ПУ 150-40-02 нж (23нж17нж) |
780 |
||||||||
Таблица А1 - Основные параметры и характеристики блоков (Часть 5)
|
Блок (С)100-160 нж1 |
-08 |
50нж13нж4 |
СППК5С 100-160 нж (28нж23нж) |
ПУ 100-160-02 нж1 (23нж19нж1) ПУ 150-40-04 нж1 (23нж17нж2) |
|
|
От минус 60 ºС до плюс 250 ºС |
Сталь 12Х18Н12М3ТЛ |
УХЛ1, Т1 |
780 |
|
Блок (РС) 100-160 нж1 |
-09 |
50нж13нж5 |
СППК5РС 100-160 нж (28нж23нж1) |
ПУ 100-160-02 нж1 (23нж19нж1) ПУ 150-40-04 нж1 (23нж17нж) |
790 |
|||||
|
Блок 100-160 ХЛ1 |
-10 |
50лс13нж |
СППК5 100-160 ХЛ1 (17лс8нж1) |
ПУ 100-160-03 ХЛ1 (23лс19нж) ПУ 150-40-06 ХЛ1 (23лс17нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
760 |
||
|
Блок 100-160-01 ХЛ1 |
-11 |
50лс13нж1 |
СППК5 100-160-01 ХЛ1 (17лс8нж3) |
ПУ 100-160-03 ХЛ1 (23лс19нж) ПУ 150-40-06 ХЛ1 (23лс17нж) |
760 |
|||||
|
Блок (Р) 100-160 ХЛ1 |
-12 |
50лс13нж2 |
СППК5Р 100-160 ХЛ1 (17лс8нж) |
ПУ 100-160-03 ХЛ1 (23лс19нж) ПУ 150-40-06 ХЛ1 (23лс17нж) |
770 |
|||||
|
Блок (Р) 100-160-01 ХЛ1 |
-13 |
50лс13нж3 |
СППК5Р 100-160-01 ХЛ1 (17лс8нж2) |
ПУ 100-160-03 ХЛ1 (23лс19нж) ПУ 150-40-06 ХЛ1 (23лс17нж) |
770 |
|||||
|
Блок (С) 100-160 нж |
-14 |
50нж13нж6 |
СППК5С 100-160 нж (17нж 8нж1) |
ПУ 100-160-01 нж (23нж19нж) ПУ 150-40-02 нж (23нж17нж) |
От минус 110 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
768 |
||
|
Блок (С) 100-160 ХЛ1 |
-15 |
50лс13нж4 |
СППК5С 100-160 ХЛ1 (17лс8нж1) |
ПУ 100-160-03 ХЛ1 (23лс19нж) ПУ 150-40-06 ХЛ1 (23лс17нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
770 |
||
|
Блок 150-16М |
Блок 150-16 |
50с14нж |
СППК4 150-16М (17с7нж) |
ПУ 150-16-01 (23с16нж1) ПУ 200-6 (23с18нж) |
150/200 |
16/6 |
От минус 40 ºС до плюс 450 ºС |
Сталь 20Л |
У1 |
630 |
|
Блок 150-16М1 |
-01 |
50с14нж1 |
СППК4 150-16М1 (17с7нж) |
ПУ 150-16-01 (23с16нж1) ПУ 200-6 (23с18нж) |
630 |
|||||
|
Блок (Р) 150-16М |
-02 |
50с14нж2 |
СППК4Р 150-16М (17с6нж) |
ПУ 150-16-01 (23с16нж1) ПУ 200-6 (23с18нж) |
635 |
|||||
|
Блок (Р) 150-16М1 |
-03 |
50с14нж3 |
СППК4Р 150-16М1 (17с6нж) |
ПУ 150-16-01 (23с16нж1) ПУ 200-6 (23с18нж) |
635 |
|||||
|
Блок 150-16 УХЛ1 |
-04 |
50нж14нж |
СППК4 150-16 УХЛ1 (17нж7нж) |
ПУ 150-16-03 нж (23нж16нж1) ПУ 200-6-01 нж (23нж18нж) |
От минус 60 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
630 |
||
|
Блок (Р) 150-16 УХЛ1 |
-05 |
50нж14нж1 |
СППК4Р 150-16 УХЛ1 (17нж6нж) |
ПУ 150-16-03 нж (23нж16нж1) ПУ 200-6-01 нж (23нж18нж) |
635 |
|||||
|
Блок (С)150-16 нж1 |
-06 |
50нж14нж2 |
СППК5С 150-16 нж (28нж20нж) |
ПУ 150-16-05 нж1 (23нж16нж3) ПУ 200-6-02 нж1 (23нж18нж1) |
От минус 60 ºС до плюс 250 ºС |
Сталь 12Х18Н12М3ТЛ |
УХЛ1, Т1 |
630 |
||
|
Блок (Р, С)150-16 нж1 |
-07 |
50нж14нж3 |
СППК5РС 150-16 нж (28нж20нж1) |
ПУ 150-16-05 нж1 (23нж16нж3) ПУ 200-6-02 нж1 (23нж18нж1) |
636 |
|||||
|
Блок 150-16 ХЛ1 |
-08 |
50лс14нж |
СППК4 150-16 ХЛ1 (17лс7нж) |
ПУ 150-16-07 ХЛ1 (23лс16нж1) ПУ 200-6-03 ХЛ1 (23лс18нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
630 |
||
|
Блок 150-16М1 ХЛ1 |
-09 |
50лс14нж1 |
СППК4 150-16М1 ХЛ1 (17лс7нж) |
ПУ 150-16-07 ХЛ1 (23лс16нж1) ПУ 200-6-03 ХЛ1 (23лс18нж) |
630 |
|||||
|
Блок (Р) 150-16 ХЛ1 |
-10 |
50лс14нж2 |
СППК4Р 150-16 ХЛ1 (17лс6нж) |
ПУ 150-16-07 ХЛ1 (23лс16нж1) ПУ 200-6-03 ХЛ1 (23лс18нж) |
635 |
|||||
|
Блок (Р) 150-16М1 ХЛ1 |
-11 |
50лс14нж3 |
СППК4Р 150-16М1 ХЛ1 (17лс6нж) |
ПУ 150-16-07 ХЛ1 (23лс16нж1) ПУ 200-6-03 ХЛ1 (23лс18нж) |
635 |
|||||
|
Блок (С) 150-16 нж |
-12 |
50нж14нж4 |
СППК4С 150-16 нж (17нж7нж1) |
ПУ 150-16-03 нж (23нж16нж1) ПУ 200-6-01 нж (23нж18нж) |
От минус 110 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
628 |
||
|
Блок (С) 150-16 ХЛ1 |
-13 |
50лс14нж4 |
СППК4С 150-16 ХЛ1 (17лс7нж) |
ПУ 150-16-07 ХЛ1 (23лс16нж1) ПУ 200-6-03 ХЛ1 (23лс18нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
635 |
||
|
Блок 150-40М |
Блок 150-40 |
50с15нж |
СППК4 150-40М (17с23нж) |
ПУ 150-40-01 (23с17нж1) ПУ 200-16 (23с16нж) |
150/200 |
40/16 |
От минус 40 ºС до плюс 450 ºС |
Сталь 20Л |
У1 |
680 |
|
Блок (Р) 150-40М |
-01 |
50с15нж1 |
СППК4Р 150-40М (17с21нж) |
ПУ 150-40-01 (23с17нж1) ПУ 200-16 (23с16нж) |
685 |
|||||
|
Блок 150-40 УХЛ1 |
-02 |
50нж15нж |
СППК4 150-40 УХЛ1 (17нж23нж) |
ПУ 150-40-03 нж (23нж17нж1) ПУ 200-16-01 нж (23нж16нж) |
От минус 60 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
680 |
||
|
Блок (Р) 150-40 УХЛ1 |
-03 |
50нж15нж1 |
СППК4Р 150-40 УХЛ1 (17нж21нж) |
ПУ 150-40-03 нж (23нж17нж1) ПУ 200-16-01 нж (23нж16нж) |
685 |
|||||
|
Блок (С) 150-40 нж1 |
-04 |
50нж15нж2 |
СППК5С 150-40 нж (28нж21нж) |
ПУ 150-40-05 нж1 (23нж17нж3) ПУ 200-16-02 нж1 (23нж16нж1) |
От минус 60 ºС до плюс 250 ºС |
Сталь 12Х18Н12М3ТЛ |
УХЛ1, Т1 |
675 |
||
|
Блок (РС) 150-40 нж1 |
-05 |
50нж15нж3 |
СППК5РС 150-40 нж (28нж21нж1) |
ПУ 150-40-05 нж1 (23нж17нж3) ПУ 200-16-02 нж1 (23нж16нж1) |
680 |
|||||
|
Блок 150-40 ХЛ1 |
-06 |
50лс15нж |
СППК4 150-40 ХЛ1 (17лс23нж) |
ПУ 150-40-07 ХЛ1 (23лс17нж1) ПУ 200-16-03 ХЛ1 (23лс16нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
680 |
||
|
Блок (Р) 150-40 ХЛ1 |
-07 |
50лс15нж1 |
СППК4Р 150-40 ХЛ1 (17лс21нж) |
ПУ 150-40-07 ХЛ1 (23лс17нж1) ПУ 200-16-03 ХЛ1 (23лс16нж) |
685 |
|||||
|
Блок (С) 150-40 нж |
-08 |
50нж15нж4 |
СППК4С 150-40 нж (17нж23нж1) |
ПУ 150-40-03 нж (23нж17нж1) ПУ 200-16-01 нж (23нж16нж) |
От минус 110 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
673 |
||
|
Блок (С) 150-40 ХЛ1 |
-09 |
50лс15нж2 |
СППК4С 150-40 ХЛ1 (17лс23нж) |
ПУ 150-40-07 ХЛ1 (23лс17нж1) ПУ 200-16-03 ХЛ1 (23лс16нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
671 |
Таблица А1 - Основные параметры и характеристики блоков (Часть 6)
|
Блок 200-16 |
Блок 200-16 |
50с16нж |
СППК4 200-16 (17с13нж) |
ПУ 200-16 (23с16нж) ПУ 300-6 (23с18нж) |
200/300 |
16/6 |
От минус 40 ºС до плюс 450 ºС |
Сталь 20Л |
У1 |
1091 |
|
Блок 200-16М |
-01 |
50с16нж1 |
СППК4 200-16М (17с13нж) |
ПУ 200-16 (23с16нж) ПУ 300-6 (23с18нж) |
1078 |
|||||
|
Блок (Р) 200-16 |
-02 |
50с16нж2 |
СППК4Р 200-16 (17с17нж) |
ПУ 200-16 (23с16нж) ПУ 300-6 (23с18нж) |
1093 |
|||||
|
Блок (Р) 200-16М |
-03 |
50с16нж3 |
СППК4Р 200-16М (17с17нж) |
ПУ 200-16 (23с16нж) ПУ 300-6 (23с18нж) |
1086 |
|||||
|
Блок 200-16УХЛ1 |
-04 |
50нж16нж |
СППК4 200-16 УХЛ1 (17нж13нж) |
ПУ 200-16-01 нж (23нж16нж) ПУ 300-6-01 нж (23нж18нж) |
От минус 60 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
1082 |
||
|
Блок (Р) 200-16УХЛ1 |
-05 |
50нж16нж1 |
СППК4Р 200-16 УХЛ1 (17нж17нж) |
ПУ 200-16-01 нж (23нж16нж) ПУ 300-6-01 нж (23нж18нж) |
1090 |
|||||
|
Блок (С) 200-16 нж1 |
-06 |
50нж16нж2 |
СППК5С 200-16 нж (28нж20нж) |
ПУ 200-16-02 нж1(23нж16нж1) ПУ 300-6-02 нж1 (23нж18нж1) |
От минус 60 ºС до плюс 250 ºС |
Сталь 12Х18Н12М3ТЛ |
УХЛ1, Т1 |
1080 |
||
|
Блок (РС) 200-16 нж1 |
-07 |
50нж16нж3 |
СППК5РС 200-16 нж (28нж20нж1) |
ПУ 200-16-02 нж1 (23нж16нж1) ПУ 300-6-02 нж1 (23нж18нж) |
1090 |
|||||
|
Блок 200-16 ХЛ1 |
-08 |
50лс16нж |
СППК4 200-16 ХЛ1(17лс13нж) |
ПУ 200-16-03 ХЛ1 (23лс16нж) ПУ 300-6-03 ХЛ1 (23лс18нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
1082 |
||
|
Блок 200-16М ХЛ1 |
-09 |
50лс16нж1 |
СППК4 200-16М ХЛ1(17лс13нж) |
ПУ 200-16-03 ХЛ1 (23лс16нж) ПУ 300-6-03 ХЛ1 (23лс18нж) |
1082 |
|||||
|
Блок (Р) 200-16 ХЛ1 |
-10 |
50лс16нж2 |
СППК4Р 200-16 ХЛ1(17лс17нж) |
ПУ 200-16-03 ХЛ1 (23лс16нж) ПУ 300-6-03 ХЛ1 (23лс18нж) |
1090 |
|||||
|
Блок (Р) 200-16М ХЛ1 |
-11 |
50лс16нж3 |
СППК4Р 200-16М ХЛ1(17лс17нж) |
ПУ 200-16-03 ХЛ1 (23лс16нж) ПУ 300-6-03 ХЛ1 (23лс18нж) |
1090 |
|||||
|
Блок (С) 200-16 нж |
-12 |
50нж16нж4 |
СППК4С 200-16 нж (17нж13нж1) |
ПУ 200-16 -01 нж(23нж16нж) ПУ 300-6-01 нж (23нж18нж) |
От минус 110 ºС до плюс 600 ºС |
Сталь 12Х18Н9ТЛ |
УХЛ1, Т1 |
1100 |
||
|
Блок (С) 200-16 ХЛ1 |
-13 |
50лс16нж4 |
СППК4С 200-16 ХЛ1 (17лс13нж) |
ПУ 200-16-03 ХЛ1 (23лс16нж) ПУ 300-6-03 ХЛ1 (23лс18нж) |
От минус 60 ºС до плюс 450 ºС |
Сталь 20ГЛ |
ХЛ1 |
1100 |

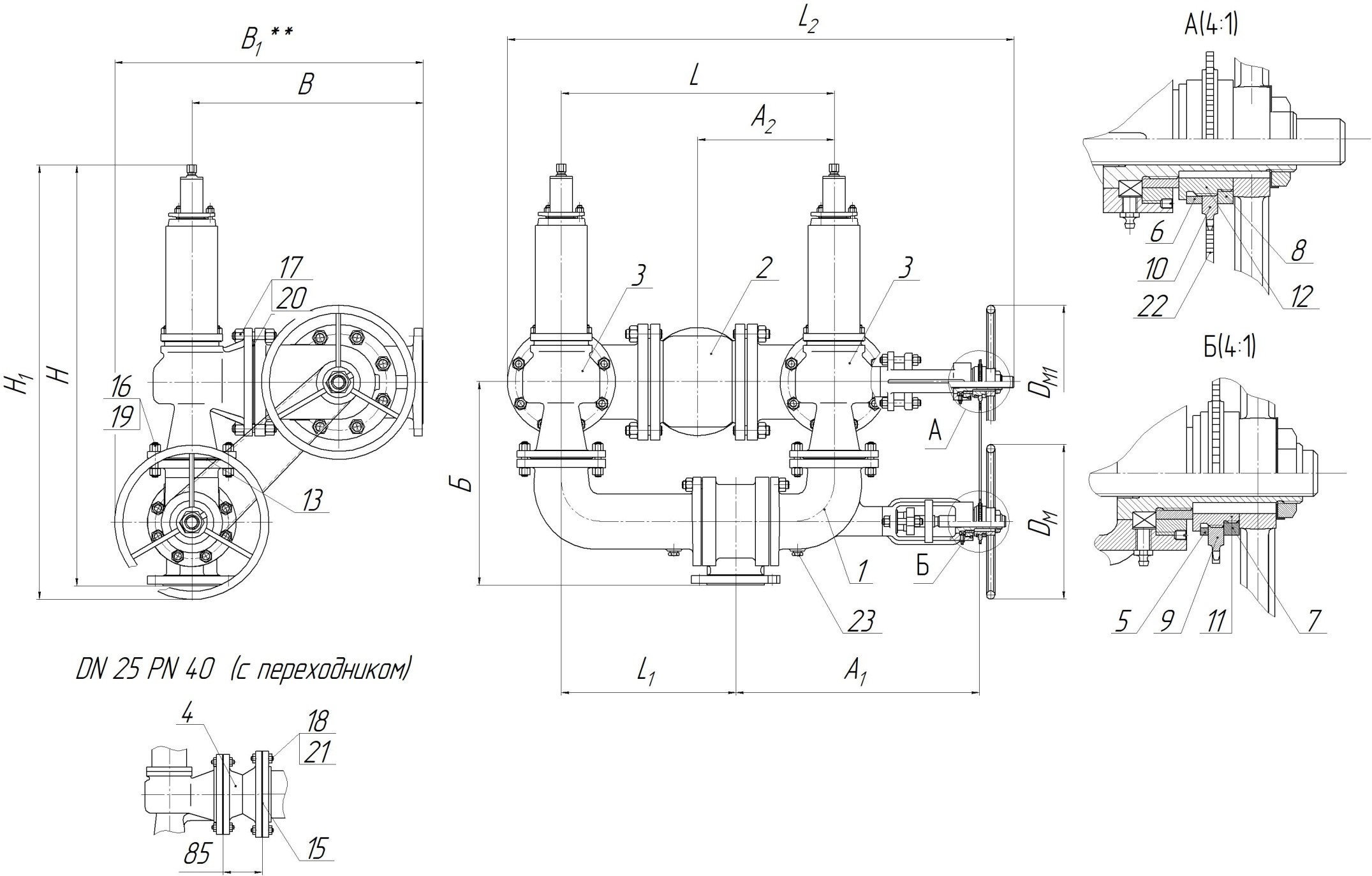

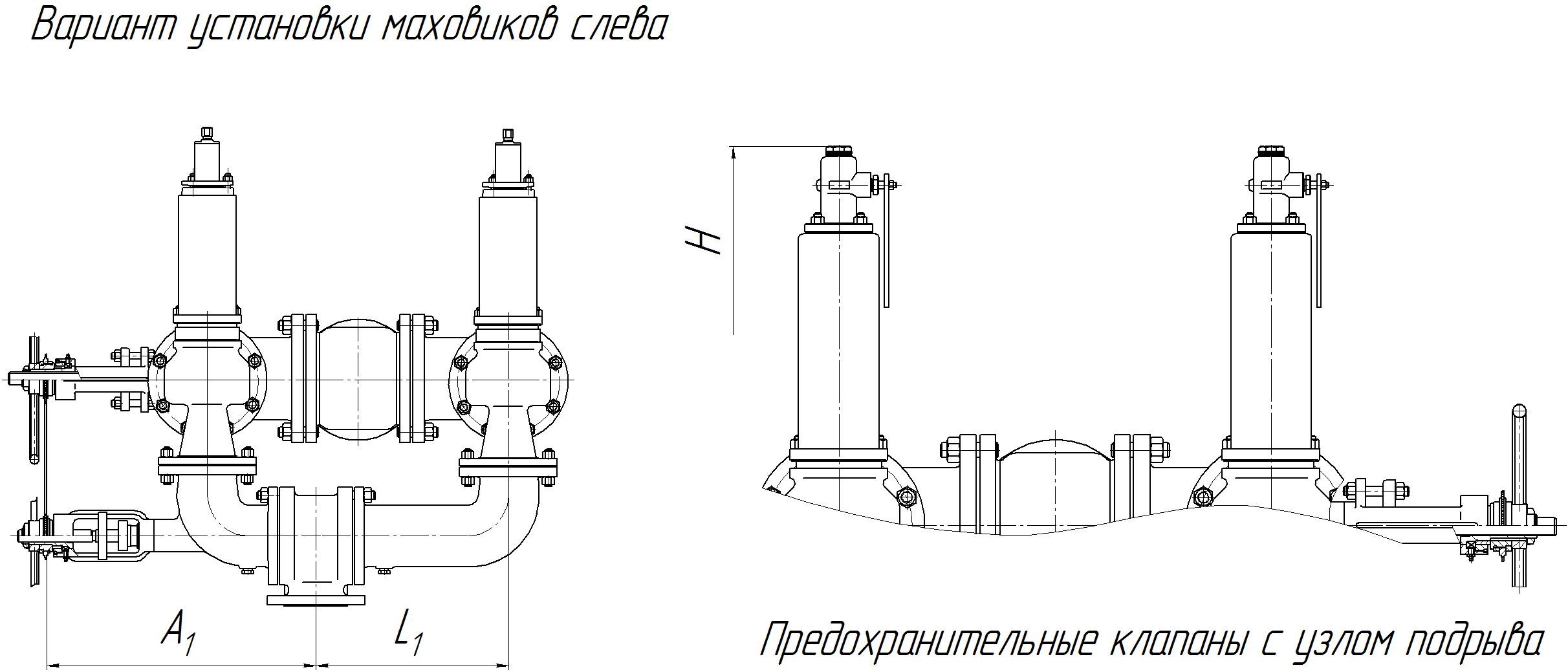

Таблица Б1 - Габаритные размеры (часть 1)
|
Обозначение изделия |
Размеры, мм |
|||||||||||
|
А1 |
А2 |
L1 |
L |
L2 |
Б |
В |
В1 |
DM |
DM1 |
H |
H1 |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
Блок 25-40 |
420 |
170 |
170 |
340 |
750 |
310 |
400 |
570 |
240 |
320 |
705 |
705 |
|
Блок (Р) 25-40 |
420 |
170 |
170 |
340 |
750 |
310 |
400 |
570 |
240 |
320 |
750 |
750 |
|
Блок 25-40 УХЛ1 |
420 |
170 |
170 |
340 |
750 |
310 |
400 |
570 |
240 |
320 |
695 |
685 |
|
Блок (Р) 25-40 УХЛ1 |
420 |
170 |
170 |
340 |
750 |
310 |
400 |
570 |
240 |
320 |
735 |
695 |
|
Блок (С) 25-40 нж1 |
420 |
170 |
170 |
340 |
750 |
310 |
400 |
570 |
240 |
320 |
718 |
720 |
|
Блок (Р, С) 25-40 нж1 |
420 |
170 |
170 |
340 |
750 |
310 |
400 |
570 |
240 |
320 |
763 |
765 |
|
Блок 25-40 ХЛ1 |
420 |
170 |
170 |
340 |
750 |
310 |
400 |
570 |
240 |
320 |
695 |
685 |
|
Блок (Р) 25-40 ХЛ1 |
420 |
170 |
170 |
340 |
750 |
310 |
400 |
570 |
240 |
320 |
735 |
735 |
|
Блок (С) 25-40 нж |
420 |
170 |
170 |
340 |
750 |
310 |
400 |
570 |
240 |
320 |
720 |
720 |
|
Блок (С) 25-40 ХЛ1 |
420 |
170 |
170 |
340 |
750 |
310 |
400 |
570 |
240 |
320 |
720 |
720 |
|
Блок 50-16 |
420 |
215 |
260 |
430 |
850 |
365 |
430 |
600 |
320 |
320 |
765 |
820 |
|
Блок (Р) 50-16 |
420 |
215 |
260 |
430 |
850 |
365 |
430 |
600 |
320 |
320 |
810 |
865 |
|
Блок 50-16 УХЛ1 |
420 |
215 |
260 |
430 |
850 |
365 |
430 |
600 |
320 |
320 |
780 |
835 |
|
Блок (Р) 50-16 УХЛ1 |
420 |
215 |
260 |
430 |
850 |
365 |
430 |
600 |
320 |
320 |
805 |
860 |
|
Блок (С) 50-16 нж1 |
420 |
215 |
260 |
430 |
850 |
365 |
430 |
600 |
320 |
320 |
797 |
855 |
|
Блок (Р, С) 50-16 нж1 |
420 |
215 |
260 |
430 |
850 |
365 |
430 |
600 |
320 |
320 |
842 |
895 |
|
Блок 50-16 ХЛ1 |
420 |
215 |
260 |
430 |
850 |
365 |
430 |
600 |
320 |
320 |
780 |
835 |
|
Блок (Р) 50-16 ХЛ1 |
420 |
215 |
260 |
430 |
850 |
365 |
430 |
600 |
320 |
320 |
805 |
860 |
|
Блок 50-40 |
420 |
215 |
260 |
430 |
850 |
365 |
430 |
600 |
320 |
320 |
765 |
820 |
|
Блок (Р) 50-40 |
420 |
215 |
260 |
430 |
850 |
365 |
430 |
600 |
320 |
320 |
810 |
865 |
|
Блок 50-40 УХЛ1 |
420 |
215 |
260 |
430 |
850 |
365 |
430 |
600 |
320 |
320 |
780 |
835 |
|
Блок (Р) 50-40 УХЛ1 |
420 |
215 |
260 |
430 |
850 |
365 |
430 |
600 |
320 |
320 |
805 |
860 |
|
Блок (С) 50-40 нж1 |
420 |
215 |
260 |
430 |
850 |
365 |
430 |
600 |
320 |
320 |
797 |
855 |
|
Блок (Р, С) 50-40 нж1 |
420 |
215 |
260 |
430 |
850 |
365 |
430 |
600 |
320 |
320 |
842 |
895 |
|
Блок 50-40 ХЛ1 |
420 |
215 |
260 |
430 |
850 |
365 |
430 |
600 |
320 |
320 |
780 |
835 |
|
Блок (Р) 50-40 ХЛ1 |
420 |
215 |
260 |
430 |
850 |
365 |
430 |
600 |
320 |
320 |
805 |
855 |
|
Блок (С) 50-40 нж |
420 |
215 |
260 |
430 |
850 |
365 |
430 |
600 |
320 |
320 |
800 |
855 |
|
Блок (С) 50-40 ХЛ1 |
420 |
215 |
260 |
430 |
850 |
365 |
430 |
600 |
320 |
320 |
800 |
855 |
|
Блок 50-63 |
490 |
215 |
215 |
430 |
870 |
520 |
445 |
655 |
400 |
320 |
1035 |
1055 |
|
Блок (Р) 50-63 |
490 |
215 |
215 |
430 |
870 |
520 |
445 |
655 |
400 |
320 |
1080 |
1100 |
|
Блок 50-63 нж |
490 |
215 |
215 |
430 |
870 |
520 |
445 |
655 |
400 |
320 |
1035 |
1055 |
|
Блок (Р) 50-63 нж |
490 |
215 |
215 |
430 |
870 |
520 |
445 |
655 |
400 |
320 |
1080 |
1100 |
Таблица Б1 - Габаритные размеры (часть 2)
|
Обозначение изделия |
Размеры, мм |
|||||||||||
|
А1 |
А2 |
L1 |
L |
L2 |
Б |
В |
В1 |
DM |
DM1 |
H |
H1 |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
Блок (С) 50-63 нж1 |
490 |
215 |
215 |
430 |
870 |
520 |
445 |
655 |
320 |
320 |
1066 |
1090 |
|
Блок (Р, С) 50-63 нж1 |
490 |
215 |
215 |
430 |
870 |
520 |
445 |
655 |
320 |
320 |
1110 |
1130 |
|
Блок 50-63 ХЛ1 |
490 |
215 |
215 |
430 |
870 |
520 |
445 |
655 |
400 |
320 |
1035 |
1055 |
|
Блок (Р) 50-63 ХЛ1 |
490 |
215 |
215 |
430 |
870 |
520 |
445 |
655 |
400 |
320 |
1080 |
1100 |
|
Блок (С) 50-63 нж |
490 |
215 |
215 |
430 |
870 |
520 |
445 |
655 |
400 |
320 |
1060 |
1080 |
|
Блок (С) 50-63 ХЛ1 |
420 |
215 |
215 |
430 |
870 |
505 |
460 |
655 |
400 |
320 |
1050 |
1070 |
|
Блок 50-160 |
490 |
215 |
215 |
430 |
870 |
520 |
445 |
655 |
400 |
320 |
1035 |
1055 |
|
Блок (Р) 50-160 |
490 |
215 |
215 |
430 |
870 |
520 |
445 |
655 |
400 |
320 |
1080 |
1100 |
|
Блок 50-160 нж |
490 |
215 |
215 |
430 |
870 |
520 |
445 |
655 |
400 |
320 |
1035 |
1055 |
|
Блок (Р) 50-160 нж |
490 |
215 |
215 |
430 |
870 |
520 |
445 |
655 |
400 |
320 |
1080 |
1100 |
|
Блок (С) 50-160 нж1 |
490 |
215 |
215 |
430 |
870 |
505 |
460 |
655 |
320 |
320 |
1066 |
1090 |
|
Блок (Р, С) 50-160 нж1 |
490 |
215 |
215 |
430 |
870 |
505 |
460 |
655 |
320 |
320 |
1110 |
1130 |
|
Блок 50-160 ХЛ1 |
490 |
215 |
215 |
430 |
870 |
520 |
445 |
655 |
400 |
320 |
1035 |
1055 |
|
Блок (Р) 50-160 ХЛ1 |
490 |
215 |
215 |
430 |
870 |
520 |
445 |
655 |
400 |
320 |
1080 |
1100 |
|
Блок (С) 50-160 нж |
490 |
215 |
215 |
430 |
870 |
520 |
445 |
655 |
400 |
320 |
1060 |
1080 |
|
Блок (С) 50-160 ХЛ1 |
420 |
215 |
215 |
430 |
870 |
505 |
460 |
655 |
400 |
320 |
1050 |
1090 |
|
Блок 80-16 |
490 |
255 |
295 |
510 |
965 |
475 |
480 |
675 |
320 |
400 |
955 |
965 |
|
Блок (Р) 80-16 |
490 |
255 |
295 |
510 |
965 |
475 |
480 |
675 |
320 |
400 |
975 |
985 |
|
Блок 80-16 УХЛ1 |
490 |
255 |
295 |
510 |
965 |
475 |
480 |
675 |
320 |
400 |
950 |
960 |
|
Блок (Р) 80-16 УХЛ1 |
490 |
255 |
295 |
510 |
965 |
475 |
480 |
675 |
320 |
400 |
975 |
985 |
|
Блок (С) 80-16 нж1 |
490 |
255 |
295 |
510 |
965 |
475 |
480 |
675 |
320 |
400 |
960 |
970 |
|
Блок (Р, С) 80-16 нж1 |
490 |
255 |
295 |
510 |
965 |
475 |
480 |
675 |
320 |
400 |
1002 |
1015 |
|
Блок 80-16 ХЛ1 |
490 |
255 |
295 |
510 |
965 |
475 |
480 |
675 |
320 |
400 |
975 |
960 |
|
Блок (Р) 80-16 ХЛ1 |
490 |
255 |
295 |
510 |
965 |
475 |
480 |
675 |
320 |
400 |
975 |
985 |
|
Блок 80-40 |
490 |
255 |
295 |
510 |
965 |
475 |
480 |
675 |
320 |
400 |
950 |
960 |
|
Блок (Р) 80-40 |
490 |
255 |
295 |
510 |
965 |
475 |
480 |
675 |
320 |
400 |
975 |
985 |
|
Блок 80-40 УХЛ1 |
490 |
255 |
295 |
510 |
965 |
475 |
480 |
675 |
320 |
400 |
950 |
960 |
|
Блок (Р) 80-40 УХЛ1 |
490 |
255 |
295 |
510 |
965 |
475 |
480 |
675 |
320 |
400 |
975 |
985 |
|
Блок (С) 80-40 нж1 |
490 |
255 |
295 |
510 |
965 |
475 |
480 |
675 |
320 |
400 |
960 |
970 |
|
Блок (Р, С) 80-40 нж1 |
490 |
255 |
295 |
510 |
965 |
475 |
480 |
675 |
320 |
400 |
1002 |
1015 |
Таблица Б1 - Габаритные размеры (часть 3)
|
Обозначение изделия |
Размеры, мм |
|||||||||||
|
А1 |
А2 |
L1 |
L |
L2 |
Б |
В |
В1 |
DM |
DM1 |
H |
H1 |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
Блок 80-40 ХЛ1 |
490 |
255 |
295 |
510 |
965 |
475 |
480 |
675 |
320 |
400 |
950 |
960 |
|
Блок (Р) 80-40 ХЛ1 |
490 |
255 |
295 |
510 |
965 |
475 |
480 |
675 |
320 |
400 |
975 |
985 |
|
Блок (С) 80-40 нж |
490 |
255 |
295 |
510 |
965 |
475 |
480 |
675 |
320 |
400 |
950 |
960 |
|
Блок (С) 80-40 ХЛ1 |
490 |
255 |
295 |
510 |
965 |
450 |
495 |
675 |
320 |
400 |
965 |
975 |
|
Блок 80-63 |
630 |
255 |
255 |
510 |
1085 |
595 |
495 |
730 |
400 |
400 |
1115 |
1115 |
|
Блок (Р) 80-63 |
630 |
255 |
255 |
510 |
1085 |
595 |
495 |
730 |
400 |
400 |
1160 |
1160 |
|
Блок 80-63 УХЛ1 |
630 |
255 |
255 |
510 |
1085 |
595 |
495 |
730 |
400 |
400 |
1115 |
1115 |
|
Блок (Р) 80-63 УХЛ1 |
630 |
255 |
255 |
510 |
1085 |
595 |
495 |
730 |
400 |
400 |
1160 |
1160 |
|
Блок (С) 80-63 нж1 |
630 |
255 |
255 |
510 |
1085 |
595 |
495 |
730 |
400 |
400 |
1110 |
1110 |
|
Блок (Р, С) 80-63 нж1 |
630 |
255 |
255 |
510 |
1085 |
595 |
495 |
730 |
400 |
400 |
1155 |
1155 |
|
Блок 80-63 ХЛ1 |
630 |
255 |
255 |
510 |
1085 |
595 |
495 |
730 |
400 |
400 |
1115 |
1115 |
|
Блок (Р) 80-63 ХЛ1 |
630 |
255 |
255 |
510 |
1085 |
595 |
495 |
730 |
400 |
400 |
1160 |
1160 |
|
Блок 80-160 |
630 |
255 |
255 |
510 |
1085 |
595 |
495 |
730 |
400 |
400 |
1115 |
1115 |
|
Блок (Р) 80-160 |
630 |
255 |
255 |
510 |
1085 |
595 |
495 |
730 |
400 |
400 |
1160 |
1160 |
|
Блок 80-160 УХЛ1 |
630 |
255 |
255 |
510 |
1085 |
595 |
495 |
730 |
400 |
400 |
1115 |
1115 |
|
Блок (Р) 80-160 УХЛ1 |
630 |
255 |
255 |
510 |
1085 |
595 |
495 |
730 |
400 |
400 |
1160 |
1160 |
|
Блок (С) 80-160 нж1 |
630 |
255 |
255 |
510 |
1085 |
595 |
495 |
730 |
400 |
400 |
1110 |
1110 |
|
Блок (Р, С) 80-160 нж1 |
630 |
255 |
255 |
510 |
1085 |
595 |
495 |
730 |
400 |
400 |
1155 |
1155 |
|
Блок 80-160 ХЛ1 |
630 |
255 |
255 |
510 |
1085 |
595 |
495 |
730 |
400 |
400 |
1115 |
1115 |
|
Блок (Р) 80-160 ХЛ1 |
630 |
255 |
255 |
510 |
1085 |
595 |
495 |
730 |
400 |
400 |
1160 |
1160 |
|
Блок 100-16 |
630 |
352,5 |
450 |
705 |
1315 |
530 |
600 |
600 |
400 |
400 |
1060 |
1095 |
|
Блок (Р) 100-16 |
630 |
352,5 |
450 |
705 |
1315 |
530 |
600 |
600 |
400 |
400 |
1100 |
1135 |
|
Блок 100-16 УХЛ1 |
630 |
352,5 |
450 |
705 |
1315 |
530 |
600 |
600 |
400 |
400 |
1060 |
1095 |
|
Блок (Р) 100-16 УХЛ1 |
630 |
352,5 |
450 |
705 |
1315 |
530 |
600 |
600 |
400 |
400 |
1100 |
1135 |
|
Блок (С) 100-16 нж1 |
630 |
352,5 |
450 |
705 |
1315 |
530 |
600 |
600 |
400 |
400 |
1060 |
1160 |
|
Блок (Р, С) 100-16 нж1 |
630 |
352,5 |
450 |
705 |
1315 |
530 |
600 |
600 |
400 |
400 |
1095 |
1195 |
|
Блок 100-16 ХЛ1 |
630 |
352,5 |
450 |
705 |
1315 |
530 |
600 |
600 |
400 |
400 |
1060 |
1095 |
|
Блок (Р) 100-16 ХЛ1 |
630 |
352,5 |
450 |
705 |
1315 |
530 |
600 |
600 |
400 |
400 |
1100 |
1135 |
|
Блок 100-40 |
630 |
352,5 |
450 |
705 |
1315 |
530 |
600 |
600 |
400 |
400 |
1060 |
1095 |
|
Блок (Р) 100-40 |
630 |
352,5 |
450 |
705 |
1315 |
530 |
600 |
600 |
400 |
400 |
1100 |
1135 |
Таблица Б1 - Габаритные размеры (часть 4)
|
Обозначение изделия |
Размеры, мм |
|||||||||||
|
А1 |
А2 |
L1 |
L |
L2 |
Б |
В |
В1 |
DM |
DM1 |
H |
H1 |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
Блок 100-40 УХЛ1 |
630 |
352,5 |
450 |
705 |
1315 |
530 |
600 |
600 |
400 |
400 |
1060 |
1095 |
|
Блок (Р) 100-40 УХЛ1 |
630 |
352,5 |
450 |
705 |
1315 |
530 |
600 |
600 |
400 |
400 |
1100 |
1135 |
|
Блок (С) 100-40 нж1 |
630 |
352,5 |
450 |
705 |
1315 |
530 |
600 |
600 |
400 |
400 |
1060 |
1160 |
|
Блок (Р, С) 100-40 нж1 |
630 |
352,5 |
450 |
705 |
1315 |
530 |
600 |
600 |
400 |
400 |
1095 |
1195 |
|
Блок 100-40 ХЛ1 |
630 |
352,5 |
450 |
705 |
1315 |
530 |
600 |
600 |
400 |
400 |
1060 |
1095 |
|
Блок (Р) 100-40 ХЛ1 |
630 |
352,5 |
450 |
705 |
1315 |
530 |
600 |
600 |
400 |
400 |
1100 |
1135 |
|
Блок (С) 100-40 нж |
630 |
352,5 |
450 |
705 |
1315 |
530 |
600 |
600 |
400 |
400 |
1060 |
1130 |
|
Блок (С) 100-40 ХЛ1 |
630 |
352,5 |
450 |
705 |
1315 |
530 |
600 |
600 |
400 |
400 |
1060 |
1130 |
|
Блок 100-63 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1406 |
1490 |
|
Блок 100-63-01 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1406 |
1490 |
|
Блок (Р) 100-63 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1462 |
1545 |
|
Блок (Р) 100-63-01 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1462 |
1545 |
|
Блок 100-63 нж |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1406 |
1490 |
|
Блок 100-63 нж1 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1406 |
1490 |
|
Блок (Р) 100-63 нж |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1462 |
1545 |
|
Блок (Р)100-63 нж1 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1462 |
1545 |
|
Блок (С) 100-63 нж1 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1365 |
1520 |
|
Блок (Р, С) 100-63 нж1 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1410 |
1580 |
|
Блок 100-63 ХЛ1 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1406 |
1490 |
|
Блок 100-63-01 ХЛ1 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1406 |
1490 |
|
Блок (Р) 100-63 ХЛ1 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1462 |
1545 |
|
Блок (Р) 100-63-01 ХЛ1 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1462 |
1545 |
|
Блок (С) 100-63 нж |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1405 |
1520 |
|
Блок (С) 100-63 ХЛ1 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1438 |
1520 |
|
Блок 100-160 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1406 |
1490 |
|
Блок 100-160-01 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1406 |
1490 |
|
Блок (Р) 100-160 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1462 |
1545 |
|
Блок (Р) 100-160-01 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1462 |
1545 |
|
Блок 100-160 нж |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1406 |
1490 |
|
Блок 100-160 нж1 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1365 |
1490 |
Таблица Б1 - Габаритные размеры (часть 5)
|
Обозначение изделия |
Размеры, мм |
|||||||||||
|
А1 |
А2 |
L1 |
L |
L2 |
Б |
В |
В1 |
DM |
DM1 |
H |
H1 |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
Блок (Р) 100-160 нж |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1462 |
1545 |
|
Блок (Р) 100-160 нж1 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1410 |
1545 |
|
Блок (С)100-160 нж1 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1365 |
1520 |
|
Блок (Р, С) 100-160 нж1 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1410 |
1580 |
|
Блок 100-160 ХЛ1 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1406 |
1490 |
|
Блок 100-160-01 ХЛ1 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1406 |
1490 |
|
Блок (Р) 100-160 ХЛ1 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1462 |
1545 |
|
Блок (Р) 100-160-01 ХЛ1 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1462 |
1545 |
|
Блок (С)100-160 нж |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1440 |
1520 |
|
Блок (С) 100-160 ХЛ1 |
727,5 |
352,5 |
352,5 |
705 |
1315 |
685 |
675 |
974 |
600 |
400 |
1438 |
1520 |
|
Блок 150-16М |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1380 |
1380 |
|
Блок 150-16М1 |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1304 |
1304 |
|
Блок (Р) 150-16М |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1300 |
1300 |
|
Блок (Р) 150-16М1 |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1388 |
1388 |
|
Блок 150-16 УХЛ1 |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1300 |
1300 |
|
Блок (Р) 150-16 УХЛ1 |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1380 |
1380 |
|
Блок (С)150-16 нж1 |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1324 |
1324 |
|
Блок (Р, С)150-16 нж1 |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1367 |
1367 |
|
Блок 150-16 ХЛ1 |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1300 |
1300 |
|
Блок 150-16М1 ХЛ1 |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1304 |
1304 |
|
Блок (Р) 150-16 ХЛ1 |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1380 |
1380 |
|
Блок (Р) 150-16М1 ХЛ1 |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1388 |
1388 |
|
Блок (С) 150-16 нж |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1315 |
1315 |
|
Блок (С) 150-16 ХЛ1 |
812,5 |
390 |
427,5 |
780 |
1535 |
645 |
730 |
955 |
400 |
600 |
1315 |
1315 |
|
Блок 150-40М |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1300 |
1300 |
|
Блок (Р) 150-40М |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1380 |
1380 |
|
Блок 150-40 УХЛ1 |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1300 |
1300 |
|
Блок (Р) 150-40 УХЛ1 |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
540 |
1380 |
1380 |
|
Блок (С) 150-40 нж1 |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1324 |
1324 |
|
Блок (Р, С) 150-40 нж1 |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1367 |
1367 |
Таблица Б1 - Габаритные размеры (часть 6)
|
Обозначение изделия |
Размеры, мм |
|||||||||||
|
А1 |
А2 |
L1 |
L |
L2 |
Б |
В |
В1 |
DM |
DM1 |
H |
H1 |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
Блок 150-40 ХЛ1 |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1300 |
1300 |
|
Блок (Р) 150-40 ХЛ1 |
812,5 |
390 |
427,5 |
705 |
1535 |
530 |
600 |
955 |
400 |
400 |
1380 |
1380 |
|
Блок (С) 150-40 нж |
812,5 |
390 |
427,5 |
780 |
1535 |
670 |
705 |
955 |
400 |
600 |
1295 |
1295 |
|
Блок (С) 150-40 ХЛ1 |
812,5 |
390 |
427,5 |
780 |
1535 |
645 |
730 |
955 |
400 |
600 |
1315 |
1315 |
|
Блок 200-16 |
850 |
390 |
390 |
780 |
1570 |
820 |
88 |
1180 |
600 |
600 |
1500 |
1550 |
|
Блок 200-16М |
850 |
390 |
390 |
780 |
1570 |
820 |
880 |
1180 |
600 |
600 |
1675 |
1725 |
|
Блок (Р) 200-16 |
850 |
390 |
390 |
780 |
1570 |
820 |
88 |
1180 |
600 |
600 |
1560 |
1610 |
|
Блок (Р) 200-16М |
850 |
390 |
390 |
780 |
1570 |
820 |
880 |
1180 |
600 |
600 |
1760 |
1810 |
|
Блок 200-16УХЛ1 |
850 |
390 |
390 |
780 |
1570 |
820 |
880 |
1180 |
600 |
600 |
1670 |
1720 |
|
Блок (Р) 200-16УХЛ1 |
850 |
390 |
390 |
780 |
1570 |
820 |
880 |
1180 |
600 |
600 |
1750 |
1800 |
|
Блок (С) 200-16 нж1 |
850 |
390 |
390 |
780 |
1570 |
820 |
880 |
1180 |
600 |
600 |
1527 |
1580 |
|
Блок (Р, С) 200-16 нж1 |
850 |
390 |
390 |
780 |
1570 |
820 |
880 |
1180 |
600 |
600 |
1570 |
1620 |
|
Блок 200-16 ХЛ1 |
850 |
390 |
390 |
780 |
1570 |
820 |
880 |
1180 |
600 |
600 |
1670 |
1720 |
|
Блок 200-16М ХЛ1 |
850 |
390 |
390 |
780 |
1570 |
820 |
880 |
1180 |
600 |
600 |
1675 |
1725 |
|
Блок (Р) 200-16 ХЛ1 |
850 |
390 |
390 |
780 |
1570 |
820 |
880 |
1180 |
600 |
600 |
1750 |
1800 |
|
Блок (Р) 200-16М ХЛ1 |
850 |
390 |
390 |
780 |
1570 |
820 |
880 |
1180 |
600 |
600 |
1760 |
1810 |
|
Блок (С) 200-16 нж |
850 |
390 |
390 |
780 |
1570 |
820 |
880 |
1180 |
600 |
600 |
1540 |
1590 |
|
Блок (С) 200-16 ХЛ1 |
850 |
390 |
390 |
780 |
1570 |
820 |
880 |
1180 |
600 |
600 |
1540 |
1590 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица Б2 - Материалы основных деталей и комплектующих изделий*
|
№ Поз. |
Наименование |
Материалы деталей входящих в изделия |
||
|
У1 |
УХЛ1 |
ХЛ1 |
||
|
1 |
Устройство переключающе |
20Л ГОСТ 977-88 |
12Х18Н9ТЛ или 12Х18Н12М3ТЛ ГОСТ 977-88 |
20ГЛ ГОСТ 977-88 |
|
2 |
Устройство переключающее |
20Л ГОСТ 977-88 |
12Х18Н9ТЛ или 12Х18Н12М3ТЛ ГОСТ 977-88 |
20ГЛ ГОСТ 977-88 |
|
3 |
Клапан предохранительный |
20Л ГОСТ 977-88 |
12Х18Н9ТЛ или 12Х18Н12М3ТЛ ГОСТ 977-88 |
20ГЛ ГОСТ 977-88 |
|
4 |
Переходник (при наличии) |
20Л ГОСТ 977-88 |
12Х18Н9ТЛ или 12Х18Н12М3ТЛ ГОСТ 977-88 |
20ГЛ ГОСТ 977-88 |
|
5, 6 |
Втулка |
20 ГОСТ 1050-88 |
35Х ГОСТ 4543-71 |
35Х ГОСТ 4543-71 |
|
7, 8 |
Втулка звездочки |
30Х13 ГОСТ 5632-72 |
30Х13 ГОСТ 5632-72 |
30Х13 ГОСТ 5632-72 |
|
9, 10 |
Звездочка |
45 ГОСТ 1050-88 |
45 ГОСТ 1050-88 |
45 ГОСТ 1050-88 |
|
11, 12 |
Гайка специальная |
20 ГОСТ 1050-88 |
35Х ГОСТ 4543-71 |
35Х ГОСТ 4543-71 |
|
13, 14,15 |
Прокладка |
ТИИР ТУ 33.114406-92 |
ПУТГ ТУ 5728-006-93978201-2008 |
ПУТГ ТУ 5728-006-93978201-2008 |
|
16, 17, 18 |
Гайка |
25 ГОСТ 1050-88 |
45Х14Н14В2М ГОСТ 5632-72 |
35Х ГОСТ 4543-71 |
|
19, 20, 21 |
Шпилька |
35 ГОСТ 1050-88 |
45Х14Н14В2М ГОСТ 5632-72 |
35Х ГОСТ 4543-71 |
|
22 |
Цепь приводная роликовая |
ПР 12,7-1820-2, ПР 15,875-2300-1 |
ПР 12,7-1820-2, ПР 15,875-2300-1 |
ПР 12,7-1820-2, ПР 15,875-2300-1 |
Примечание: возможно применение других материалов, не противоречащее действующим НТД.
Рисунок Б1 - Общий вид блока предохранительных клапанов с устройствами переключающими
