Затворы обратные предназначены для использования в качестве устройств предотвращения обратного потока жидких и газообразных сред оборудовании и трубопроводах нефтегазоперерабатывающей, нефтедобывающей, нефтехимической и газовой отраслей промышленности в условиях тропического, умеренного и холодного климата.

Рабочей средой может быть вода, пар, нефть, масла, жидкие и газообразные нефтепродукты.

Затворы обратные делятся:

а)по конструкции запирающего элемента на:

поворотные;
осесимметричные;

б)по типу корпуса на:

литые;
стяжные;
сварные.

в)по типу присоединения к трубопроводу на:

фланцевые;
под приварку.

Затворы обратные не могут служить в качестве запорной арматуры.

Климатическое исполнение затворов У, ХЛ, УХЛ, категории размещения 1, 2, 3 по ГОСТ 15150.

Класс герметичности задвижек- «А», «В», «С» по ГОСТ 9544. Строительные длины – по ГОСТ 3326.

Присоединение к трубопроводу: фланцевое, под приварку.

Присоединительные размеры и размеры уплотнительных поверхностей фланцев по ГОСТ 33259, ГОСТ 28919, ASME B16.5, DIN EN 1092-1.

Концы патрубков под приварку к трубопроводу по ГОСТ 16037.

Пример условного обозначения затвора обратного с условным проходом 50 мм, давлением 1,6 МПа, из стали 20Л климатического исполнения У1 при заказе и в другой документации:

Затвор обратный поворотный КОП.Л 50-16 DN50 PN16 кгс/см² 19с76нж ТУ 28.14.11-003-69671512-2021.

При поставке затворов обратных на ПАО «НК «Роснефть» по «МУК ЕТТ к клапанам обратным» №П1-01.05 М-0074 Версия 1.00 обозначение соответствует требованиям данных ЕТТ.

DN, мм	PN, Мпа	D, мм	d₁, мм	d_n, мм	L, мм
32	6,3	150	31	39	194
40	1,6	145	38	46	160
	2,5				166
	4,0				166
	6,3	165	37		206
	10,0				210
	16,0				220
50	1,6	160	49	58	198
	2,5		49
	4,0		48
	6,3	175	47		242
	10,0	195	45		244
	16,0	195	45		258
	20,0	210	46	61	325
80	1,6	195	78	90	296
	2,5				300
	4,0				306
	6,3	210	77		340
	10,0	230	75		370
	16,0	230	75		376
	25,0	267	70	89	438
	35,0	267	80	95	438
100	1,6	215	96	110	300
	2,5	230			316
	4,0	230			330
	6,3	250	94		354
	10,0	265	92		394
	16,0		92		401
	25,0		90	114	490
	35,0	310	100	122	490
150	1,6	280	146	161	395
	2,5	300	146		417
	4,0	300	145
	6,3	340	142		491
	10,0	350	136		531
	16,0	350	136		541
	25,0	395	134	168	650
	35,0	395	150	180	650
200	1,6	335	202	222	322
	2,5	360	202		356
	4,0	375	200		376
	6,3	405	198		426
	10,0	430	190		486
	16,0	430	190		496
250	1,6	405	254	278	469
	2,5	425	254		489
	4,0	445	252		535
	6,3	470	246		569
	10,0	500	236		659
	16,0	500	236		669
300	1,6	460	303	330	424
	2,5	485	303		452
	4,0	510	301		516
	6,3	530	294		532
	10,0	585	284		652
	16,0	585	284		662
400	1,6	580	398	432	510
	2,5	610			560
	4,0	655			630
	6,3	670	386	432	670
	10,0	715	376	432	760
500	1,6	710	501	535	688
	2,5	730	500		710
	4,0	755	495		790
	6,3	800	485		840
600	1,6	840	602	636	740
	2,5	840	600		800
	4,0	890	595		850
	6,3	925	585		950
700	1,6	910	692	720	805
	2,5	960	690		865
	4,0	995	695		935
	6,3	1045	685		1065
800	1,6	1020	792	820	905
	2,5	1075	790		985
	4,0	1135	795		1095
900	1,6	1120	892	920	1035
	2,5	1185	892		1105
1000	1,6	1255	992	1020	1165
	2,5	1315	992		1215

DN, мм	PN, МПа	D, мм	d₁, мм	L, мм
100	1,6-25,0	114	100	180
150	1,6-25,0	159	150	220
200	1,6-25,0	219	200	280
250	1,6-25,0	273	250	340
300	1,6-25,0	325	300	360
350	1,6-25,0	377	350	410
400	1,6-25,0	426	400	450
500	1,6-25,0	530	500	550
600	1,6-25,0	630	600	650

DN, мм	PN, МПа	D, мм	D₁, мм	d₁, мм	n	L, мм
25	1,6	115	85	14	4	160
	2,5					283
	4,0					345
32	1,6	135	100	18	4	291
	2,5					299
	4,0					373
50	1,6	160	125	18	4	230
	2,5
	4,0
	6,3	175	135	22		300
	10,0	195	145	26
	16,0	195	145
	20,0	210	160		8	325
80	1,6	195	160	18	8	310
	2,5
	4,0
	6,3	210	170	22		380
	10,0	230	180	26
	16,0	230	180	26
	20,0	290	230	33		440
100	1,6	215	180	18	8	350
	2,5	230	190	22
	4,0	230	190	22
	6,3	250	200	26		430
	10,0	265	210	30
	16,0	265	210	30
	20,0	360	292	39		570
150	1,6	280	240	22	8	480
	2,5	300	250	26
	4,0	300	250	26
	6,3	340	280	33		550
	10,0	350	290	33	12
	16,0	350	290	33	12
	20,0	440	360	45	12
200	1,6	335	295	22	12	550
	2,5	360	310	26
	4,0	375	320	30
	6,3	405	345	33		650
	10,0	430	360	36
	16,0	430	360	36
	20,0	535	440	52		780
250	1,6	405	355	26	12	380
	2,5	425	370	30		450
	4,0	445	385	33		510
	6,3	470	400	39		540
	10,0	500	430			650
	16,0	500	430			660
300	1,6	460	410	26	12	440
	2,5	485	430	30	16	500
	4,0	510	450	33		580
	6,3	530	460	39		590
	10,0	585	500	45		740
	16,0	585	500	45		760
350	1,6	520	470	26	16	500
	2,5	550	490	33		550
	4,0	570	510	39		630
	6,3	595	525	39		670
	10,0	655	560	52		800
400	1,6	580	525	30	16	540
	2,5	610	550	33		640
	4,0	655	585	39		700
	6,3	670	585	45		780
	10,0	715	620	52		870
500	1,6	710	650	33	20	650
	2,5	730	660	39		710
	4,0	755	670	45		790
	6,3	800	705	52		910
600	1,6	840	770	39	20	740
	2,5	840	770	39		800
	4,0	890	795	52		850
	6,3	925	820	56		950
700	1,6	910	840	39	24	1013
	2,5	960	875	45		1081
	4,0	995	900	52		1422
	6,3	1045	935	56		1682
800	1,6	1020	950	39	24	1075
	2,5	1075	990	45		1169
	4,0	1135	1030	56		1602
900	1,6	1120	1050	39	28	1210
1000	1,6	1255	1170	45	28	1334

PN, Мпа	DN, мм	D, мм	D₁, мм	D₄, мм	d, мм	n	b, мм	h₁, мм	L, мм	Н, мм
1,6	50	160	125	87	18	4	13	4,0	230	170
	80	195	160	120		4	17	4,0	310	185
	100	215	180	149		8	17	4,5	350	205
	150	280	240	203	22	8	19		460	280
	200	335	295	259	22	12	21		500	330
	250	405	355	312	26		23		600	410
	300	460	410	363	26		24		750	430
	400	580	525	473	30	16	32	5,0	950	480
	500	710	650	575	33	20	38		1150	560
	600	840	770	675	39	20	41		1350	640
4,0	50	160	125	87	18	4	17	4,0	230	170
	80	195	160	120	18	8	21	4,0	310	185
	100	230	190	149	22		23	4,5	350	215
	150	300	250	203	26		27		480	285
	200	375	320	259	30	12	35		550	335
	300	510	450	363	33	16	42		750	430
	400	655	585	473	39	16	54	5,0	950	480
	500	755	670		42	20			1150	610
6,3	50	175	135	87	22	4	23	4,0	300	230
	80	210	170	120	22	8	27	4,0	380	260
	100	250	200	149	26	8	29	4,5	430	260
	150	340	280	203	33	8	35		550	365
	200	405	345	259	36	12	41		650	390
	300	530	460	363	36	16	50		900	490
10,0	50	195	145	87	26	4	25	4,0	300	230
	80	230	180	120	26	8	31	4,0	380	260
	100	265	210	149	30	8	35	4,5	430	260
	150	350	290	203	33	12	43		550	360
	200	430	360	259	36	12	51		650	390
	300	585	500	363	42	16	65	5,0	900	430
	400	715	620	473	48	16	75	5,0	1150	595
	500	870	760	575	56	20	80	5,5	1150	665
16,0	50	195	145	87	26	4	27	4,0	300	230
	80	230	180	120	26	8	33	4,0	380	260
	100	265	210	149	30	8	37	4,5	430	260
	150	350	290	203	33	12	47	4,5	550	360
	200	430	360	259	39	12	55,5	4,5	650	400
	300	585	500	363	45	16	73	5,0	900	450
	400	715	620	-	52	16	83	-	1150	607
25,0	50	200	150	87	26	8	46	4,0	350	375
	80	255	200	120	30		41,5	4,5	450	477
	100	300	235	149	33		49	5,0	520	477
35,0	50	215	165	125	25	8	38	5,0	350	375
	80	265	203	170	32	8	48	5,0	450	477
	100	310	241	195	36	8	54	5,0	520	477

№ поз. по рис. А.1	Наименование детали	Материал основных деталей по климатическим исполнениям			На особо агрес-сивные среды (19нж1)
№ поз. по рис. А.1	Наименование детали	У1 (19с)	ХЛ1 (19лс)	УХЛ1 (19нж)	На особо агрес-сивные среды (19нж1)
1	Седло	Ст.20	09Г2С	12Х18Н9Т	10Х17Н13М2Т
2	Тарелка	Ст.20	09Г2С	12Х18Н9Т	10Х17Н13М2Т
3	Корпус	Ст.20/20Л	09Г2С/20ГЛ	12Х18Н9Т/12Х18Н9ТЛ	10Х17Н13М2Т
4	Ось	20Х13		14Х17Н2	10Х17Н13М2Т
5	Фланец	Ст.20	09Г2С	12Х18Н9Т	10Х17Н13М2Т
6	Шарнир	Ст.20	09Г2С	12Х18Н9Т	10Х17Н13М2Т
7	Прокладка	ПОН, ТРГ
8	Гайка	Ст.25	Ст. 35Х	12Х18Н9Т	12Х18Н9Т
9	Шпилька	Ст.35	Ст. 40Х	45Х14Н14В2М	45Х14Н14В2М
10	Прокладка	ПОН, ТРГ

Примечание: Допускается замена на другие материалы, не снижающие прочности и качества затвора обратного в целом.

Затвор обратный стяжной под приварку

Затвор обратный сварной под приварку

Затвор обратный сварной фланцевый

Затвор обратный фланцевый литой

Продукция

Затвор обратный

Каталог

Краны шаровые

Переключающие устройства ПУ

Клапаны предохранительные пружинные СППК

Блок клапанов предохранительных с устройствами переключающими

Задвижки

Затвор обратный

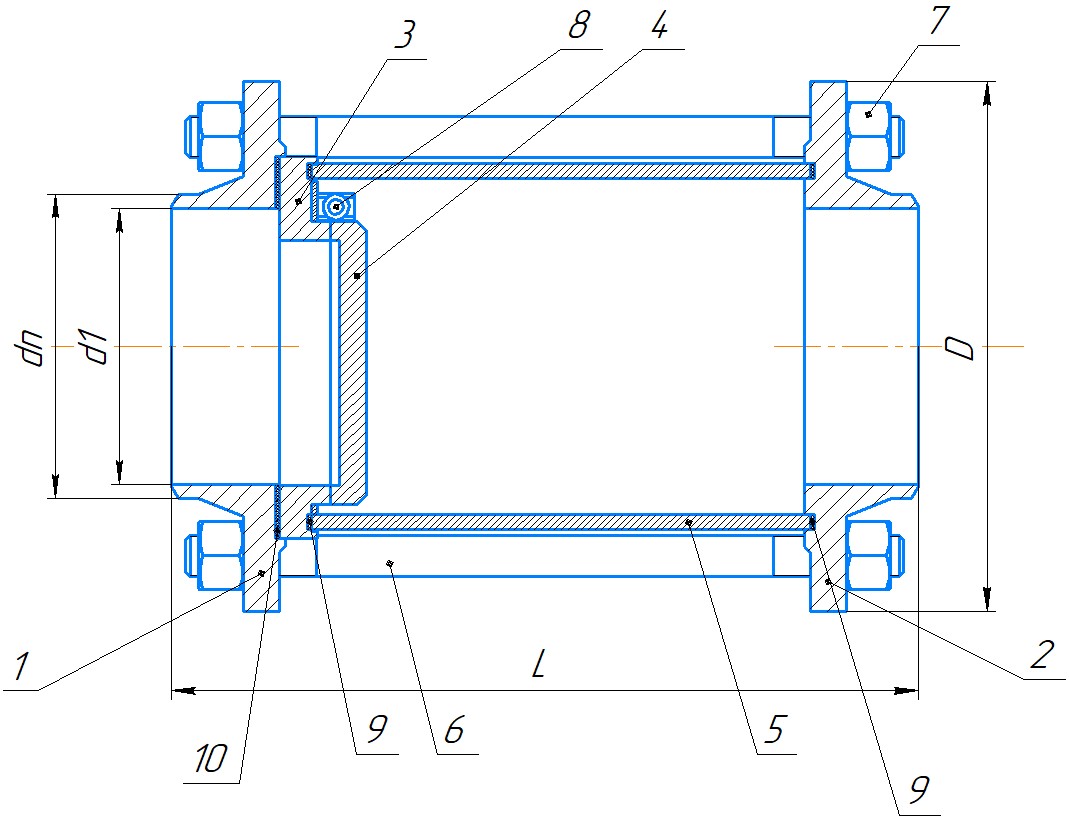

Таблица А.1. Габаритные и присоединительные размеры затворов обратных стяжных под приварку (размеры справочные)

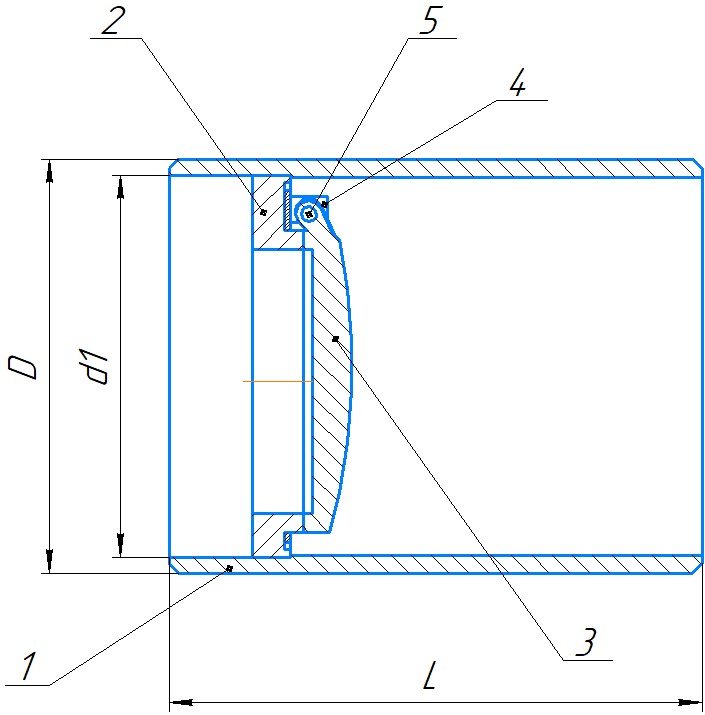

Таблица А.2. Габаритные и присоединительные размеры затворов обратных сварных под приварку (размеры справочные)

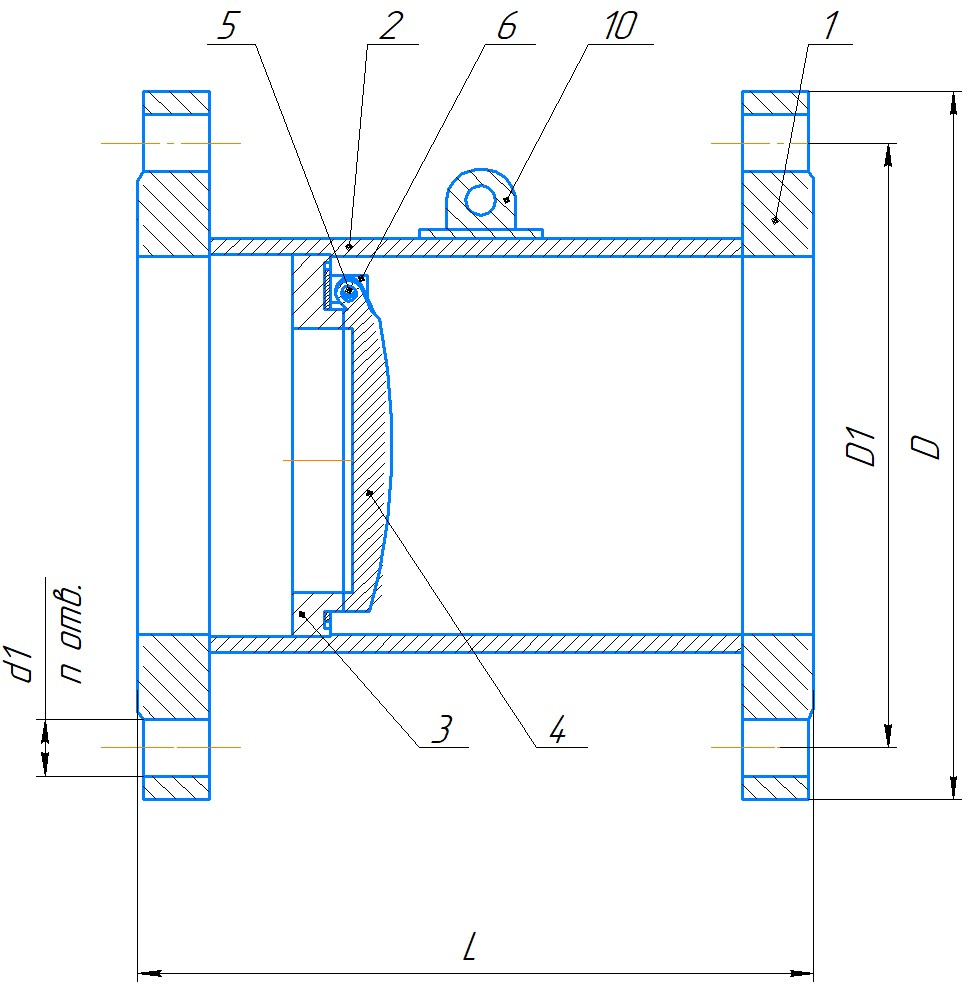

Таблица А.3. Габаритные и присоединительные размеры затворов обратных сварных фланцевых (размеры справочные)

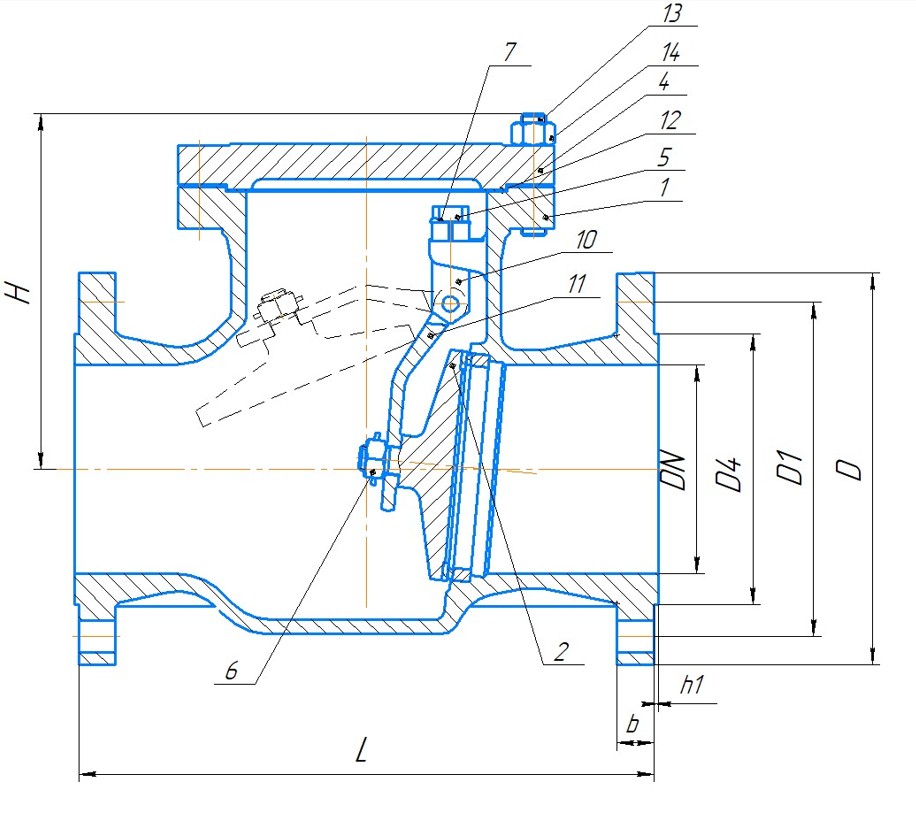

Таблица А.4. Габаритные и присоединительные размеры затворов обратных фланцевых литых (размеры справочные)
