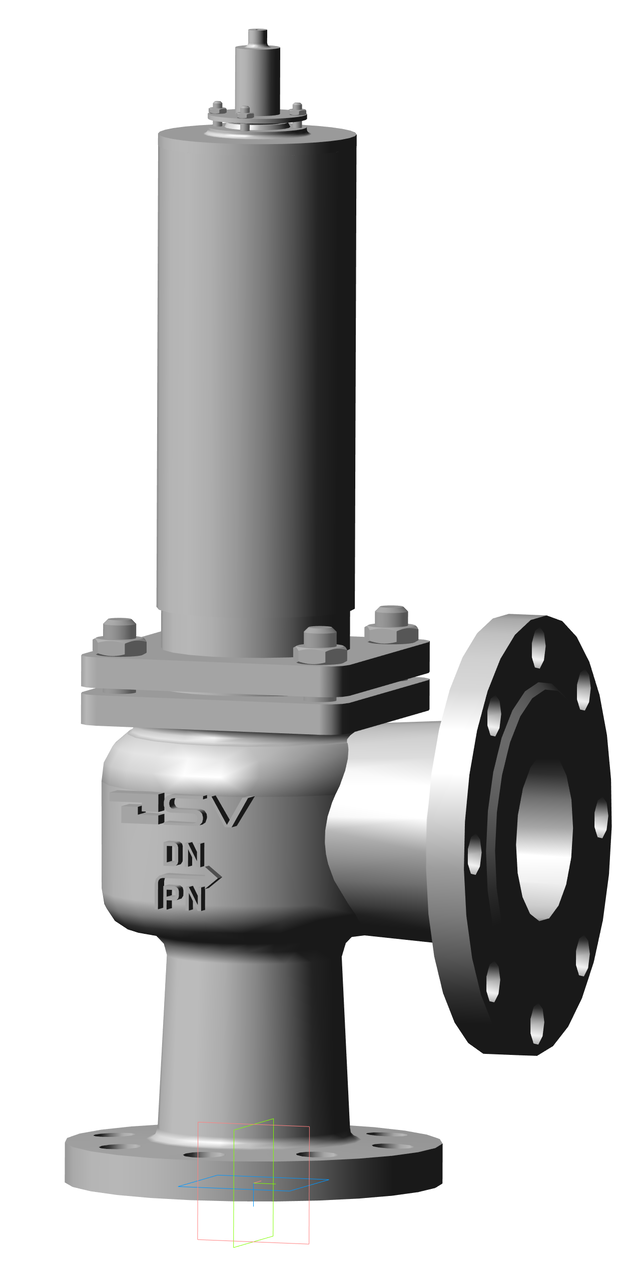

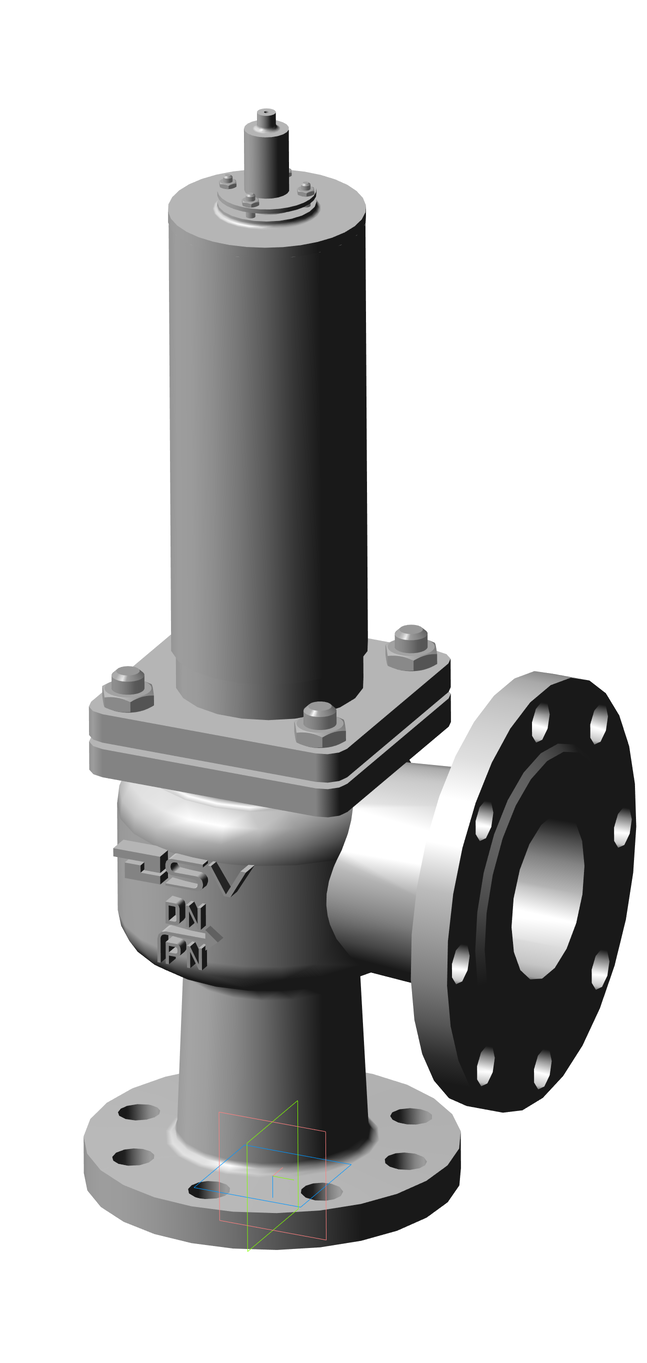

Клапаны предохранительные предназначены для защиты оборудования от недопустимого превышения установленного давления посредством сброса избытка рабочей среды, обеспечивают прекращение сброса при давлении закрытия и восстановление рабочего давления.

Рабочей средой клапанов может быть вода, пар, нефть, природный газ,масла, жидкие и газообразные нефтепродукты и другие среды нейтральные к материалу корпуса.

Клапаны изготавливаются из стали марок 20Л, 20ГЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ (возможно изготовление из других сталей по требованием заказчика), с фланцевым присоединением, штуцерно-ниппельным, с устройством для принудительного открытия либо без него.

Присоединительные размеры и размеры уплотнительных поверхностей фланцев по ГОСТ 33259, ГОСТ 28919, ASME B16.5, DIN EN 1092-1.

Клапаны DN25 PN 100 кгс/см2 могут изготавливаться со штуцерными концами для присоединения к трубопроводу по ГОСТ 2822.

Климатическое исполнение клапанов У, ХЛ, УХЛ, категории размещения 1, 2, 3 по ГОСТ 15150.

Клапаны предохранительные пружинные прямого действия, направление подачи среды – под золотник. Усилие сжатой пружины прижимает золотник к седлу, при превышении давления рабочей среды сверх установленной величины, на золотник действует противоположно направленная сила, которая сжимает пружину и открывает проход для сброса рабочей среды. После снижения давления перед клапаном до давления обратной посадки, золотник под действием усилия пружины вновь прижимается к седлу, прекращается сброс среды.

Клапаны предохранительные должны быть герметичны по отношению к внешней среде. Рекомендуемые нормы герметичности для клапанов предохранительных по ГОСТ 9544.

Клапаны предохранительные могут изготавливаться с сильфонными компенсаторами.

При заказе клапанов необходимо указать:

наименование изделия, обозначение, обозначение типа по таблице фигур;
номинальный диаметр входного патрубка, DN;
номинальное давление, PN, кг/см2;
давление настройки, Рн, кг/см2;
материал корпуса изделия;
наличие в конструкции клапана узла ручного подрыва;
наличие в конструкции клапана сильфона.

Пример обозначения при заказе (и в другой документации) клапана DN50 PN40 кгс/см2 из стали 12Х18Н9ТЛ с узлом ручного подрыва, давлением настройки- Рн= 14кгс/см2, модели СПКК4 по ТУ 28.14.11-001-69671512-2020: Клапан предохранительный СППК4Р 50-40 УХЛ1 17нж25нж, Рн=14кгс/см2.

Таблицу фигур выбирать в соответствии с СТ ЦКБА 023-2015, СТ ЦКБА 036-2017. Применение таблицы фигур в обозначении не обязательно по требованию заказчика.

Обозначение клапанов при поставке на ПАО «НК «Роснефть» по ««МУК ЕТТ. Клапан предохранительный пружинный» №П4-06 М-024 Версия 1.00» должно соответствовать требованиям данных ЕТТ.

Обозначение изделия	Обозначе- ние типа (Таблица фигур)	DN, мм, вход	PN, кгс/ см² вход	DN₁, мм, вы-ход	PN₁ кгс/ см² вы-ход	Dc, мм	Fc, мм²	α1 газа	α2 жид	Материал корпуса	H, мм	H₁, мм	L, мм	L₁, мм	Масса, кг
СППК4Р-50-16	17с6нж	50	16	80	6	33	854,9	0,8	0,5	Сталь20Л	595	-	130	155	29
СППК4-50-16	17с7нж		16		6						-	570			26
СППК4Р- 50-25	17с50нж		25		10						595				31
СППК4-50-25	17с51нж		25		10							570			28
СППК4Р-50-40	17с21нж		40		16						595	-			31
СППК4-50-40	17с23нж		40		16						-	570			28
СППК4-50-16нж	17нж13нж	50	16	80	6	30	706,5	0,6	0,1	Сталь 12Х18Н9ТЛ	-	600	130	155	27
СППК4-50-25нж	17нж53нж		25		10						-	600			29
СППК4-50-40нж	17нж14нж		40		16						-	600			29
СППК4Р-50-16нж	17нж17нж		16		6						660	-			30
СППК4Р-50-25нж	17нж52нж		25		10						660	-			31
СППК4Р-50-40нж	17нж25нж		40		16						660	-			31
СППК4Р-50-63	17с89нж	50	63	80	40	33	854,9	0,6	0,3	Сталь20Л	665	-	145	160	40
СППК4-50-63	17с85нж		63			33	854,9				-	620			37
СППК4Р-50-160	17с90нж		160			25	490,6				665	-			46
СППК4-50-160	17с80нж		160			25	490,6				-	620			42
СППК5Р-50-63	17с16нж	50	63	80	40	33	854,9	0,8	0,4	Сталь20Л	720	-	145	160	49
СППК5-50-63	17с16нж1		63								-	675			45
СППК5Р-50-160	17с8нж		160								720	-			54
СППК5-50-160	17с8нж1		160								-	675			50
СППК4Р-50-63нж	17нж89нж	50	63	80	40	30	706,5	0,6	0,1	Сталь 12Х18Н9ТЛ	720	-	145	160	42
СППК4-50-63нж	17нж85нж		63			30					-	675			39
СППК4Р-50-160нж	17нж90нж		160			25					720	-			47
СППК4-50-160нж	17нж80нж		160			25					-	675			44
СППК4Р-80-16	17с6нж	80	16	100	6	40	1256	0,8	0,5	Сталь20Л	675	-	150	175	40
СППК4-80-16	17с7нж		16		6						-	650			37
СППК4Р-80-25	17с50нж		25		10						675	-			44
СППК4-80-25	17с51нж		25		10						-	650			39
СППК4Р-80-40	17с21нж		40		16						675	-			44
СППК4-80-40	17с23нж		40		16						-	650			39
СППК4-80-16нж	17нж13нж	80	16	100	6	40	1256	0,6	0,1	Сталь 12Х18Н9ТЛ	-	690	150	175	39
СППК4-80-25нж	17нж53нж		25		10						740	-			41
СППК4-80-40нж	17нж14нж		40		16						-	690			41
СППК4Р-80-16нж	17нж17нж		16		6						740	-			42
СППК4Р-80-25нж	17нж52нж		25		10						740	-			44
СППК4Р-80-40нж	17нж25нж		40		16						740	-			44
СППК4-80-63	17с85нж	80	63	100	40	40	1256	0,6	0,3	Сталь20Л	-	715	165	195	52
СППК4Р -80-63	17с89нж		63			40	1256				760	-			55
СППК4-80-160	17с80нж		160			33	854,9				-	715			64
СППК4Р -80-160	17с90нж		160			33	854,9				760	-			68
СППК4-80-63нж	17нж85нж	80	63	100	40	40	1133,5	0,6	0,1	Сталь 12Х18Н9ТЛ	-	770	165	195	55
СППК4Р -80-63нж	17нж89нж		63			40					820	-			61
СППК4-80-160нж	17нж80нж		160			33					-	770			64
СППК4Р -80-160нж	17нж90нж		160			33					820	-			70
СППК4Р-100-16нж	17нж17нж	100	16	125	6	48	1962,5	0,6	0,1	Сталь 12Х18Н9ТЛ	920	-	135	180	62
СППК4-100-16нж	17нж13нж		16		6						-	830			58
СППК4Р-100-25	17с50нж		25		10						770	-			58
СППК4-100-25	17с51нж		25		10						-	730			55
СППК4Р-100-40нж	17нж25нж		40		16						920	-			70
СППК4-100-40нж	17нж14нж		40		16						-	830			65
СППК5Р-100-16	17с6нж	100	16	150	6 10	48	1808	0,8	0,5	Сталь20Л	810	-	160	200	58
СППК5-100-16	17с7нж		16								-	770			58
СППК5Р-100-25	17с50нж		25								810	-			58
СППК5-100-25	17с51нж		25								-	770			50
СППК5Р-100-40	17с21нж		40		16						810	-			58
СППК5-100-40	17с23нж		40		16						-	770			55
СППК5Р-100-16нж	17нж6нж	100	16	150	6	48	1808	0,8	0,5	Сталь 12Х18Н9ТЛ	810	-	160	200	53
СППК5-100-16нж	17нж7нж		16		6						-	770			50
СППК5Р-100-25нж	17нж52нж		25		10						810	-			58
СППК5-100-25нж	17нж53нж		25		10						-	770			55
СППК5Р-100-40нж	17нж21нж		40		16						810	-			58
СППК5-100-40нж	17нж23нж		40		16						-	770			55
СППК4-100-63	17с85нж	100	63	125	40	48	1808	0,4	0,1	Сталь20Л	-	775	195	225	73
СППК4Р -100-63	17с89нж									Сталь20Л	855	-

Наименование параметра	17с	17нж		17лс
	Климатическое исполнение
	У1	У1	УХЛ1	ХЛ1
Рабочие среды	Вода, воздух, пар, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и среды, неагрессивные к стали 20Л. Скорость коррозии не более 0,1 мм/год	Вода, воздух, пар, природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии в которых стали 12Х18Н9ТЛ не более 0,1 мм/год.		Вода, воздух, пар, природный газ влажный, нефтепродукты, жидкие и газообразные нефтехимические продукты, скорость коррозии в которых стали 20ХН3Л, 20ГЛ не более 0,1 мм/год
Температура рабочей среды	от минус 40°С до плюс 450°С	от минус 40°С до плюс 600°С	от минус 60°С до плюс 600°С	от минус 60°С до плюс 450°С
Условия эксплуатации	У1, Т1	У1, Т1	УХЛ1	У1, Т1, ХЛ1
Минимальная температура окружающего воздуха	минус 40°С	минус 40°С	минус 60°С	минус 60°С

№ поз.	Наименование детали	17с	17лс	17нж	28нж
		Климатическое исполнение
		У1	ХЛ1	УХЛ1	УХЛ1
1	Корпус	Сталь 20Л, 20	20ГЛ	12Х18Н9ТЛ	12Х18Н12М3ТЛ
2	Крышка	Сталь 20	09Г2С	12Х18Н10Т	10Х17Н13М2Т
3	Седло	20Х13	20Х13	12Х18Н10Т*	10Х17Н13М2Т*
4	Золотник	30Х13	30Х13	12Х18Н10Т*	10Х17Н13М2Т*
5	Шток	30Х13	30Х13	12Х18Н10Т*	14Х17Н2
6	Гайка	Сталь 25	40Х	12Х18Н10Т	10Х17Н13М2Т
7	Шпилька	Сталь 35	40Х	12Х18Н10Т	10Х17Н13М2Т
8	Пружина	50ХФА	50ХФА	50ХФА	50ХФА
9	Сильфон	-	08Х18Н10Т	08Х18Н10Т	10Х17Н13М2Т, 08Х18Н10Т

*С наплавкой коррозионно-стойкими материалами

Возможно применение других материалов, не противоречащих действующим НТД и КД.

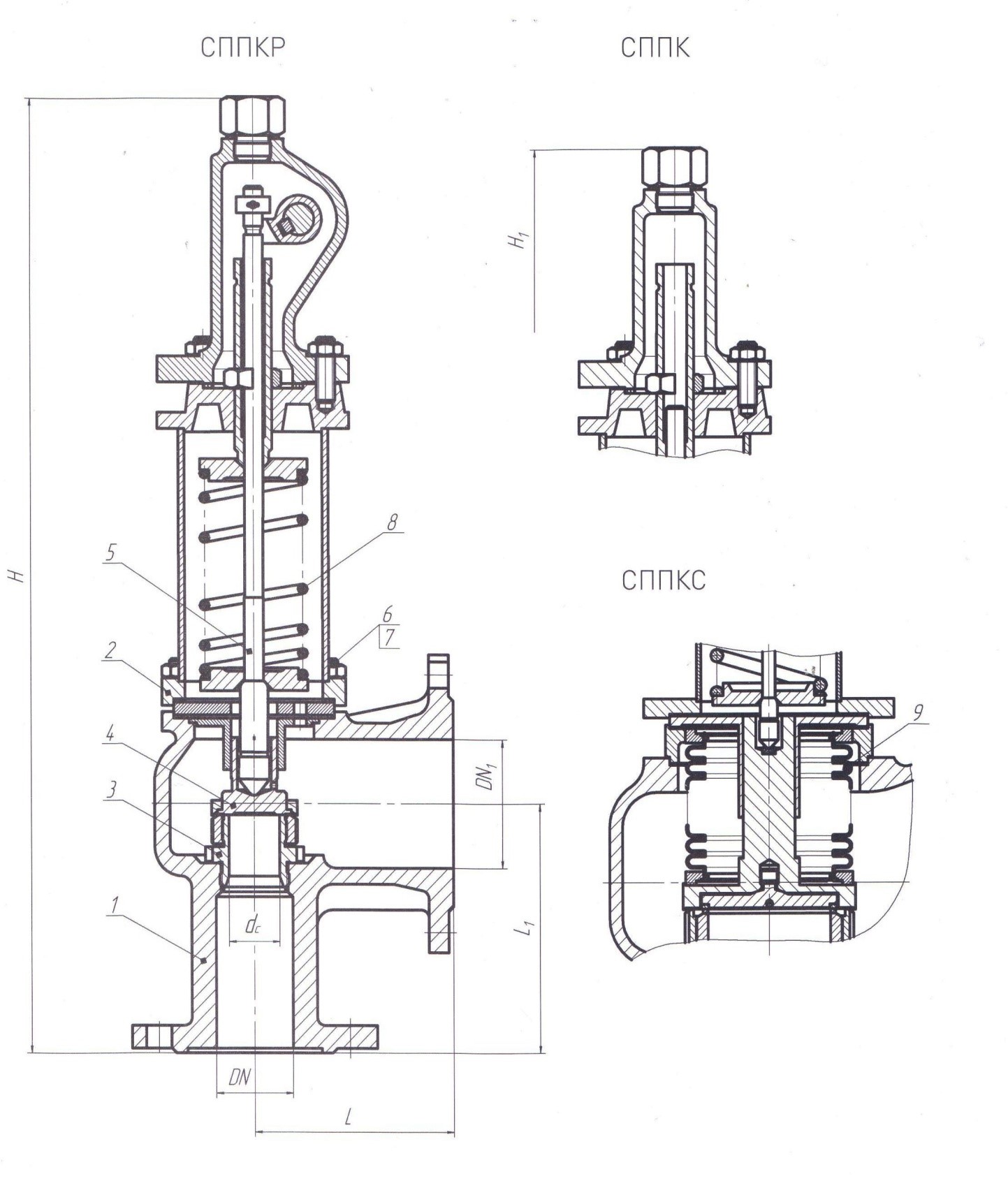

Рисунок А.1. Общий вид клапана предохранительного 1 – корпус, 2 – крышка, 3 – седло, 4 – золотник, 5 – шток, 6, 7 – шпилька, гайка, 8 – пружина, 9 – сильфон
