Краны шаровые применяются в качестве запорного устройства в трубопроводах, транспортирующих воду, пар и другие невзрывопожароопасные и нетоксичные среды; нефть, нефтехимические продукты, синтетические масла и другие взрывопожароопасные и токсичные жидкие среды, нейтральные по отношению к материалам основных деталей; природный газ и другие газообразные, взрывоопасные, легковоспламеняющиеся и токсичные среды, нейтральные по отношению к материалам основных деталей.

Краны шаровые в зависимости от конструкции исполнения корпуса и области применения классифицируются на следующие типы:

по назначению: запорные, запорно-регулирующие и скребковые;
по особенностям конструкции корпуса: цельносварные и разборные;
по способу установки: надземные и подземные;
по присоединению к трубопроводу: фланцевые, под приварку, вантузные, штуцерно-ниппельные и муфтовые.

Краны шаровые DN 10…1400 мм PN 0,6…40,0 МПа надземной и подземной установки на трубопроводах управляются ручным (рукоятка, редуктор с ручным приводом) или механизированным приводам (пневмо-, гидро-, электроприводом, струйным приводом).

Вид климатического исполнения: Т, У, ХЛ, УХЛ. Категория размещения кранов- 1 по ГОСТ 15150.

Степень опасности рабочих сред: группа А, Б, В по ГОСТ 12.2.063.

Нормы герметичности затвора – класс «А» по ГОСТ 9544.

Строительные длины шаровых кранов - по ГОСТ 28908. Допускается применять нестандартные строительные длины.

Присоединительные размеры и размеры уплотнительных поверхностей фланцев - по ГОСТ 33259, ГОСТ 28919, ASME B16.5, DIN EN 1092-1.

Муфтовые концы - по ГОСТ 6527, штуцерные- по ГОСТ 2822, если в КД на конкретный кран по требованию заказчика не предусмотрены другие штуцерные концы.

Разделка концов патрубков под приварку к трубопроводу- по ГОСТ 16037, если иное не предусмотрено КД на конкретный кран.

Примеры обозначения кранов шаровых при заказе и в рабочей документации:

Кран шаровый КШЗЦ-DN1000-PN16-ФЭА.УХЛ1 ТУ 28.14.13-009-69671512-2020, где

КШ- кран шаровый;

З- запорный;

Ц- цельносварной;

DN 1000- номинальный диаметр изделия, мм;

PN16- номинальное давление 16, Мпа;

Ф- фланцевый тип присоединения к трубопроводу;

Э- электропривод;

А- материал корпуса-углеродистая сталь (Б-низколегированная сталь, В- низколегированная сталь с повышенной стойкостью к сероводороду, Г- 08Х18Н10Т, Д- 10Х17Н13М2Т, Е- другая марка материала);

УХЛ1- умеренный и холодный климат по ГОСТ 15150 для эксплуатации на открытом воздухе.

При поставке кранов шаровых на ПАО «Роснефть» по МУК.ЕТТ. Краны шаровые» № П4-06 М-0034 Версия 2.00 должны соответствовать требованиям данных ЕТТ.

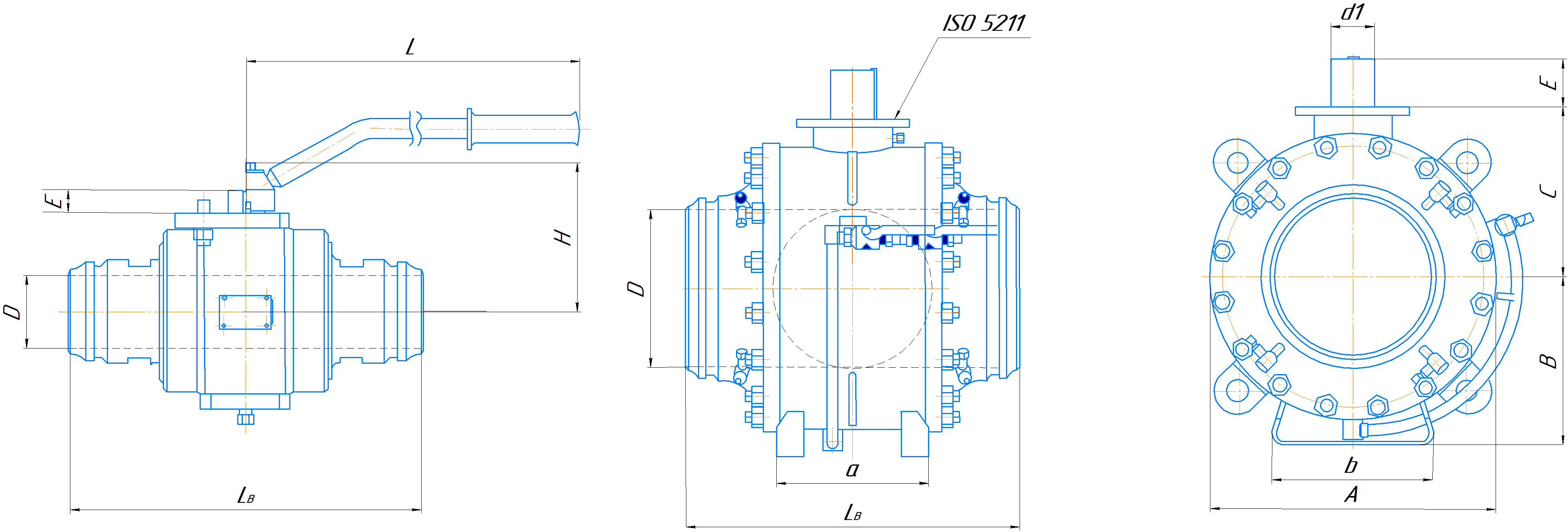

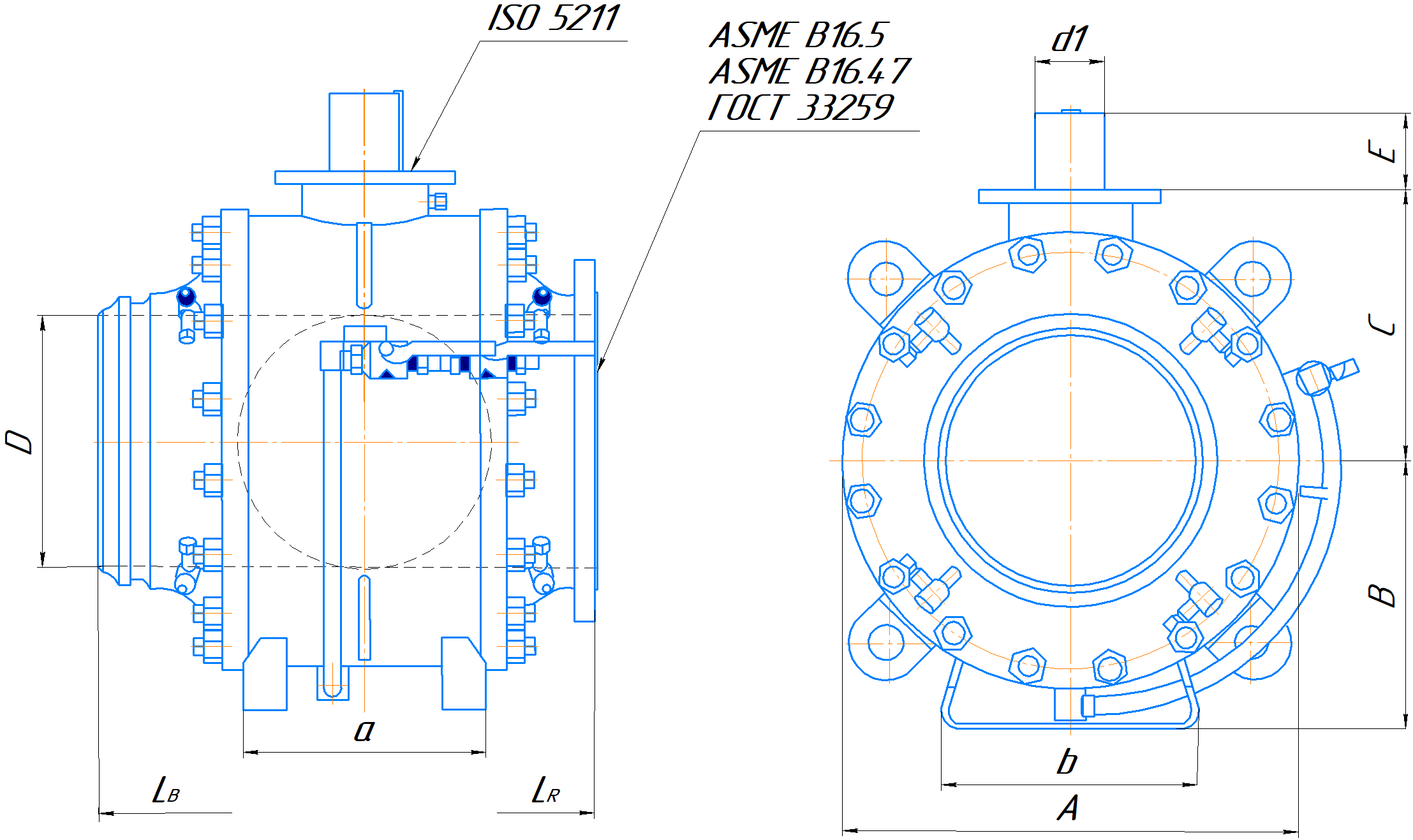

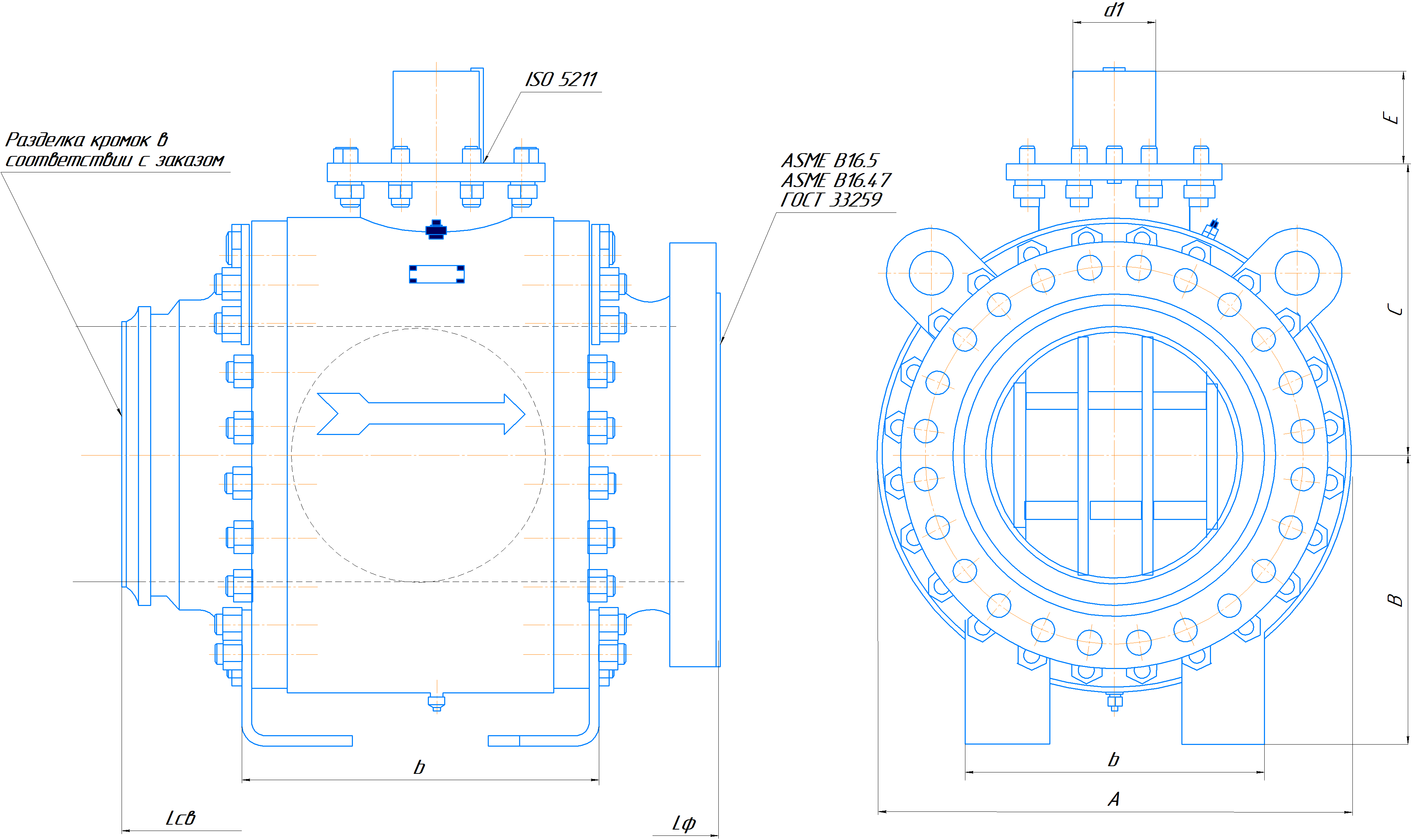

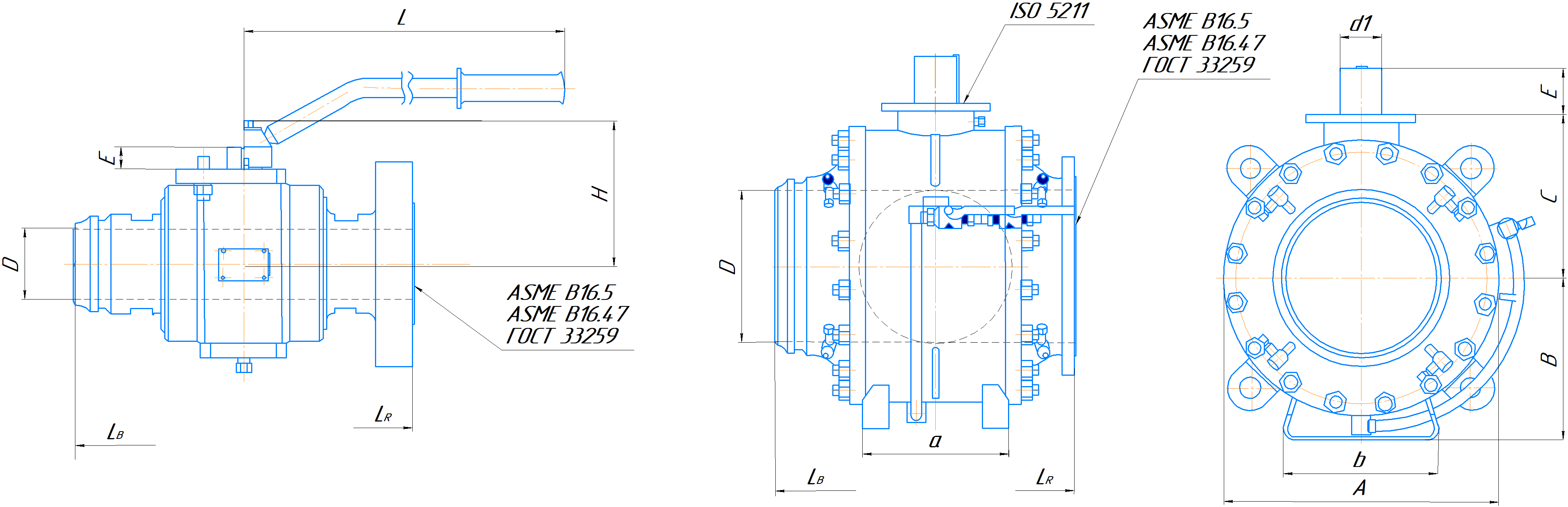

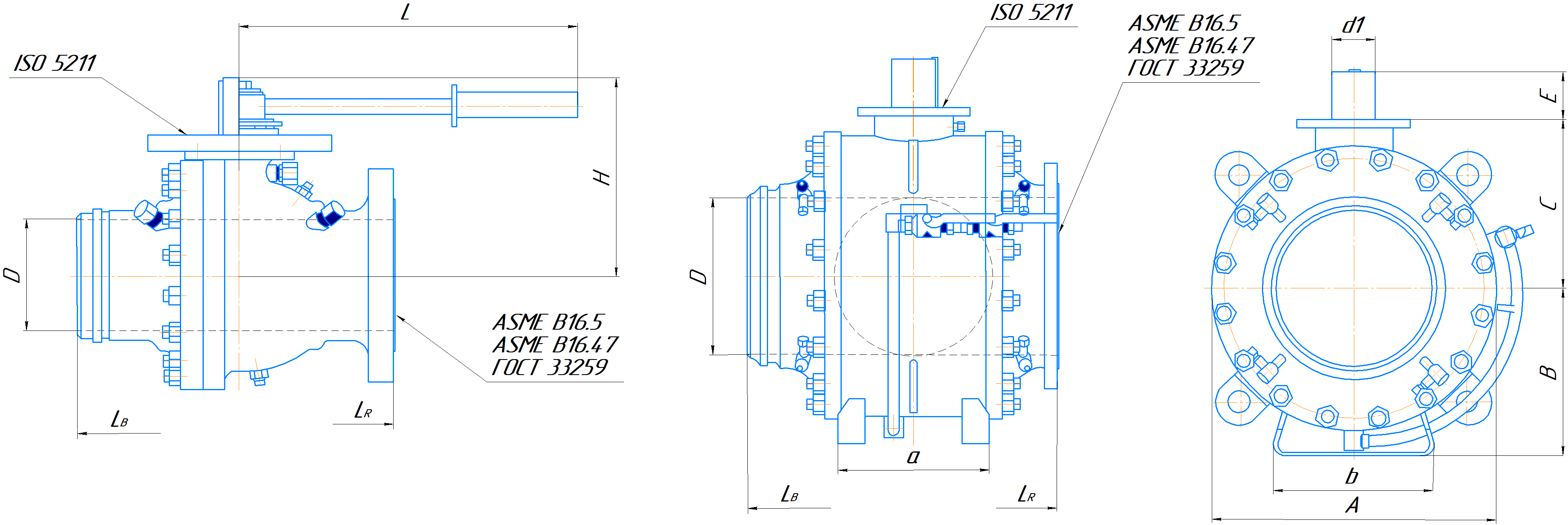

DN, мм	Размеры, мм										Тип ISO 5211	Масса*, кг
DN, мм	A	B	C	D	d1	E	a	b	Lb	Lr	Тип ISO 5211	Под приварку	Флан-цевые
100	361	152	201	100	48	67	-	-	457/480	432	F14	100/120	120
150	300	204	234	147	48	87	-	-	560	560	F16	117	145
200	405	280	300	203	60	117	324	266	660	660	F16	253	297
250	464	302	323	245	98	130	345	360	838	838	F30	467	592
300	530	367	392	303	60	80	400	430	635	610	F16	488	484
400	690	502	487	385	72	114	340	584	838	762	F25	1101	1160
500	826	572	556	487	98	132	460	584	991	914	F30	1772	1815
600	968	574	629	589	98	132	444	592	1143	1067	F30	2420	2595
700	1103	660	665	684	160	182	590	592	1346	1245	F35	3615	3660
800	1259	759	774	779	160	182	680	945	1524	1372	F35	5365	5435
900	1392	840	844	874	180	208	710	945	1727	1524	F40	7152	7410
1000	1554	960	903	980	180	205	1188	945	1750	1750	F40	9546	9805
1050	1624	974	972	1020	180	208	616	945	1840	1900	F40	10631	11316
1200	1838	1185	1037	1774	180	208	1000	1379	2300	2300	F40	16585	17176

DN, мм	Размеры, мм										Тип ISO 5211	Масса*, кг
DN, мм	A	B	C	D	d1	E	a	b	Lb	Lr	Тип ISO 5211	Под приварку	Фланце- вые
300	530	367	392	303	60	80	400	430	635	610	F16	488	513
400	690	502	487	385	72	114	340	584	838	762	F25	1130	1242
500	826	572	556	487	98	132	460	584	991	914	F30	1772	1895
600	968	574	629	589	98	132	444	592	1143	1067	F30	2420	2525
700	1103	660	665	684	160	182	590	592	1346	1245	F35	3615	3902
800	1259	759	774	779	160	182	680	945	1524	1372	F35	5260	5503
900	1392	840	844	874	180	208	710	945	1727	1524	F40	7152	7411
1000	1554	960	903	980	180	205	1188	945	1750	1750	F40	9546	9805
1050	1624	974	972	1020	180	208	616	945	1840	1900	F40	10631	11316
1200	1838	1185	1037	1774	180	208	1000	1379	2300	2300	F40	16585	17347

DN, мм	Размеры, мм										Тип ISO 5211	Масса, кг
DN, мм	A	B	C	D	d1	E	a	b	Lb	Lr	Тип ISO 5211	Под приварку	Фланце-вые
100	361	152	201	100	48	67	-	-	457/ 480	432	F14	100/120	120
150	300	204	234	147	48	87	-	-	560	560	F16	117	145
200	405	280	300	203	60	117	324	266	660	660	F16	253	297
250	464	302	323	245	98	130	345	360	838	838	F30	467	592
300	530	367	392	303	60	80	400	430	635	648	F16	488	516
400	690	502	487	385	72	114	340	584	838	762	F25	1101	1211
500	826	572	556	487	98	132	460	584	991	991	F30	1771	1895
600	968	574	629	589	98	132	444	592	1143	1067	F30	2420	2525
700	1103	660	665	684	160	182	590	592	1346	1245	F35	3615	3805
800	1259	759	774	779	160	182	680	945	1524	1372	F35	5365	5435
900	1392	840	874	874	180	208	710	945	1727	1524	F40	7152	7410
1000	1554	960	980	980	180	205	1188	945	1750	1750	F40	9546	9805
1050	1624	974	1020	1020	180	208	616	945	1840	1900	F40	10631	11316
1200	1838	1185	1774	1774	220	255	1000	1379	2300	2300	F48	16710	17472

DN, мм	Размеры, мм										Тип ISO 5211	Масса, кг
DN, мм	A	B	C	D	d1	E	a	b	Lb	Lr	Тип ISO 5211	Под приварку	Фланце-вые
100	361	152	201	100	48	67	-	-	457/ 480	432	F14	100/120	120
150	300	204	234	147	48	87	-	-	560	560	F16	117	145
200	405	280	300	203	60	117	324	266	660	660	F16	253	297
250	464	302	323	245	98	130	345	360	838	838	F30	467	592
300	530	367	426	303	72	109	400	430	635	648	F25	515	572
400	690	502	491	385	98	132	340	584	838	838	F30	1126	1282
500	826	572	556	487	98	132	460	584	991	991	F30	1768	1940
600	968	574	629	589	160	182	444	592	1143	1143	F35	2395	2650
700	1103	660	665	684	160	182	590	592	1346	1346	F35	3615	3965
800	1259	759	787	779	180	208	680	945	1524	1524	F40	5395	5880
900	1392	840	844	874	180	208	710	945	1727	1727	F40	7152	8000
1000	1554	960	903	980	180	205	1188	945	1750	1820	F40	9546	9747
1050	1640	976	1005	1020	220	255	616	945	1840	1950	F48	11223	12548
1200	1838	1185	1055	1774	220	255	1000	1379	2300	2300	F48	16710	17446

DN, мм	Размеры, мм										Тип ISO 5211	Масса, кг
DN, мм	A	B	C	D	d1	E	a	b	Lb	Lr	Тип ISO 5211	Под приварку	Фланце-вые
300	530	367	426	303	72	109	400	430	635	648	F25	515	564
400	690	502	491	385	98	132	340	584	838	838	F30	1144	1301
500	826	572	556	487	160	132	460	584	991	991	F35	1772	1940
600	968	574	629	589	160	182	414	592	1143	1143	F35	2420	2650
700	1103	660	665	684	160	182	590	592	1346	1346	F40	3615	4151
800	1259	759	787	779	180	208	680	945	1524	1524	F40	5293	5968
900	1408	850	891	874	220	255	710	945	1727	1727	F48	7888	7988
1000	1554	960	903	980	180	205	1188	945	1750	1820	F40	9546	9747
1050	1670	974	1022	1020	220	255	616	945	1840	1950	F48	12550	12548
1200	1838	1185	1055	1774	220	255	1000	1379	2300	2300	F48	16710	17432

DN, мм	Размеры, мм										Тип ISO 5211	Масса, кг
DN, мм	A	B	C	D	d1	E	a	b	Lb	Lr	Тип ISO 5211	Под приварку	Фланце- вые
100	361	152	201	100	48	67	-	-	457/ 480	432	F14	100/120	115
150	300	204	234	147	48	88	-	-	560	560	F16	117	145
200	405	280	300	203	60	117	324	266	660	660	F16	253	297
250	464	302	323	245	98	130	345	360	838	838	F30	467	592
300	538	372	426	303	72	109	400	430	762	762	F25	565	653
400	690	502	491	385	98	132	340	584	900 (902)	902	F30	1162	1348
500	826	572	556	487	160	182	460	584	1000 (1054)	1054	F35	1870	2135
600	968	580	629	589	160	182	503	592	1232	1232	F35	2595	3003
700	1107	662	675	684	180	208	590	592	1397	1397	F40	3778	4335
700	1145	696	740	686	180	201	720	1000	1360	-	F40	4135	-
800	1283	769	787	779	180	208	680	945	1651	1671	F40	5995	6630
900	1408	850	891	874	220	255	710	945	1880	1880	F48	7888	8800
1000	1554	960	903	980	180	205	1188	945	1750	1860	F40	9546	9929
1000	1638	1000	1000	980	220	250	855	945	1750	-	F48	11000	-
1050	1670	974	1022	1020	220	255	616	945	2100	1950	F48	12650	13112
1200	1894	1210	1055	1774	220	255	1000	1379	2300	2380	F48	18220	19236
1200	1938	1250	1151	1165	280	309	900	1979	2300	-	F60	15497	-
1400	2155	1281	1310	1360	280	310	930	1400	2400	-	F60	23552	-
1400	2235	1321	1360	1360	280	310	930	1400	2400	-	F60	28577	-

DN, мм	Размеры, мм									Тип ISO 5211	Масса, кг
DN, мм	A	B	C	D	d1	E	a	b	Lb	Тип ISO 5211	Под приварку
100	361	152	201	100	48	67	-	-	457/480	F14	100/120
150	300	204	234	147	48	88	-	-	560	F16	117
200	405	280	300	203	60	117	324	266	660	F16	253
250	464	302	323	245	98	130	345	360	838	F30	467
300	538	372	426	303	72	109	400	430	700 (838)	F25	592
300	535	360	447	293	90	130	397	400	700	F30	635
400	694	502	491	385	160	182	340	584	900 (991)	F35	1307
400	685	502	511	385	110	150	502	600	900	F35	1210
500	830	572	556	487	160	182	460	584	1000(1194)	F35	2000
500	796	572	525	480	110	155	570	600	1000	F35	1592
600	984	590	643	589	180	208	503	592	1397	F40	2937
700	1133	677	675	684	180	208	590	592	1549	F40	4358
700	1145	696	740	686	180	201	720	1000	1360	F40	4135
800	1283	769	787	779	180	208	680	945	1778	F40	5995
900	1432	868	891	874	220	255	710	945	2083	F48	8929
1000	1570	969	928	980	220	255	1188	945	1750	F48	10043
1000	1638	1000	1000	980	220	250	855	945	1750	F48	11000
1050	1670	974	1022	1020	220	255	616	945	2100	F48	12700
1200	1874	1210	1055	1774	220	255	1000	1379	2300	F48	18220
1200	1938	1250	1151	1165	280	309	900	1379	2300	F60	15497
1400	2175	1291	1325	1360	280	310	930	1400	2400	F60	24615
1400	2175	1291	1325	1360	280	310	930	1400	2400	F60	24615

DN, мм	Размеры, мм										Тип ISO 5211	Масса, кг
DN, мм	A	B	C	D	d1	E	a	b	Lb	Lr	Тип ISO 5211	Под приварку	Фланце- вые
100	361	152	201	100	48	67	-	-	457/ 480	432	F14	100/120	120
150	300	204	234	147	48	88	-	-	560	560	F16	117	145
200	405	280	300	203	60	117	324	266	660	660	F16	253	297
250	464	302	323	245	98	130	345	360	838	838	F30	467	592
300	544	376	433	303	98	127	400	430	700 (838)	838	F30	638	827
300	535	360	447	293	90	130	397	440	700	-	F30	635	-
400	694	502	491	385	160	182	340	584	900 (991)	991	F35	1307	1590
400	685	502	511	385	110	150	500	600	900	-	F35	1210	-
500	830	572	556	487	160	182	460	584	1000 (1194)	1194	F35	2000	2425
500	796	572	525	480	110	155	570	600	1000	-	F35	1592	-
600	984	590	643	589	180	208	503	592	1397	1397	F40	2937	3545
700	1133	677	675	684	180	208	590	592	1549	1549	F40	4358	5255
700	1145	696	740	686	180	201	720	1000	1360	-	F40	4290	-
800	1299	779	835	779	220	255	680	945	1778	1778	F48	6690	7230
900	1432	868	891	874	220	255	710	945	2083	2083	F48	8929	10035
1000	1590	980	938	980	220	255	1188	945	1750	2020	F48	10668	11984
1000	1638	1000	1000	980	220	250	855	945	1750	-	F48	11150	-
1050	1690	1010	1043	1020	280	315	616	945	2100	1950	F60	13700	14567
1200	1894	1225	1137	1774	280	315	1000	1379	2300	2380	F60	19335	21625
1200	1938	1250	1151	1165	280	309	900	1379	2300	-	F60	15577	-
1400	2235	1321	1360	1360	280	310	930	1400	2400	-	F60	28577	-
1400	2235	1321	1360	1360	280	310	930	1400	2400	-	F60	28577	-

DN, мм	Размеры, мм									Тип ISO 5211	Масса, кг
DN, мм	A	B	C	D	d1	E	a	b	Lb	Тип ISO 5211	Под приварку
100	361	152	201	100	48	67	-	-	457/ 480	F14	100/ 120
150	273	193	234	147	48	57	-	-	560	F16	110
200	377	250	302	195	72	165	324	266	660	F25	253
250	464	302	323	245	98	130	345	360	838	F30	467
300	544	376	433	303	98	127	400	430	965	F30	681
300	558	350	390	292	90	184	350	360	750	F25	660
400	710	502	491	385	160	182	340	584	1130	F35	1485
400	710	502	491	385	160	182	340	584	1130	F35	1485
500	846	572	570	487	180	208	460	584	1321	F40	2380
500	846	572	570	487	180	208	460	584	1321	F40	2380
700	1153	688	714	684	220	254	590	592	1753	F48	4949
700	1153	696	740	676	180	201	720	1000	1360	F40	4325
1000	1610	992	948	980	220	255	1188	945	1750	F48	11443
1000	1610	1000	1000	980	220	250	855	945	1750	F48	11000
1200	1914	1235	1137	1774	280	315	1000	1379	2300	F60	19980
1200	1938	1250	1151	1165	280	309	900	1379	2300	F60	15497
1400	2235	1321	1360	1360	280	310	930	1400	2400	F60	28577

DN, мм	Размеры, мм										Тип ISO 5211	Масса, кг
DN, мм	A	B	C	D	d1	E	a	b	Lb	Lr	Тип ISO 5211	Под приварку	Фланце-вые
100	361	152	201	100	48	67	-	-	457/ 480	457	F14	100/120	125
250	464	302	323	245	98	130	345	360	838	838	F30	467	592
300	558	384	433	303	98	127	400	430	965	965	F30	726	954
400	720	502	505	385	180	208	340	584	1130	1130	F40	1653	1955
500	866	572	570	487	180	208	460	584	1321	1321	F40	2615	3680
700	1173	700	714	684	220	254	590	592	1753	1753	F48	5253	6548
1000	1640	1010	975	980	280	315	1188	945	2000	2320	F60	12940	15774
1200	1974	1270	1137	1774	280	315	1000	1379	2300	2480	F60	22060	27076

DN, мм	Размеры, мм										Тип ISO 5211	Масса, кг
DN, мм	A	B	C	D	d1	E	a	b	Lb	Lr	Тип ISO 5211	Под приварку	Фланце-вые
100	361	152	201	100	48	67	-	-	457/ 480	457	F14	100/120	125
150	273	193	234	147	48	57	-	-	560	-	F16	110	-
200	377	250	302	195	72	165	324	266	660	737	F25	253	327
250	464	302	323	245	98	130	345	360	838	838	F30	467	592
300	558	384	433	303	98	127	400	430	965	965	F30	726	950
300	558	350	390	292	90	184	350	360	750	-	F25	660	-
400	720	502	505	385	180	208	340	584	1130	1130	F40	1623	1955
500	866	572	570	487	180	208	460	584	1321	1321	F40	2615	3680
700	1173	700	714	684	220	254	590	592	1753	-	F48	5253	-
1000	1640	1010	975	980	280	315	1188	945	2000	-	F60	12940	-
1200	1974	1270	1137	1774	280	315	1000	1379	2300	-	F60	22060	-

DN, мм	Размеры, мм										Масса, кг

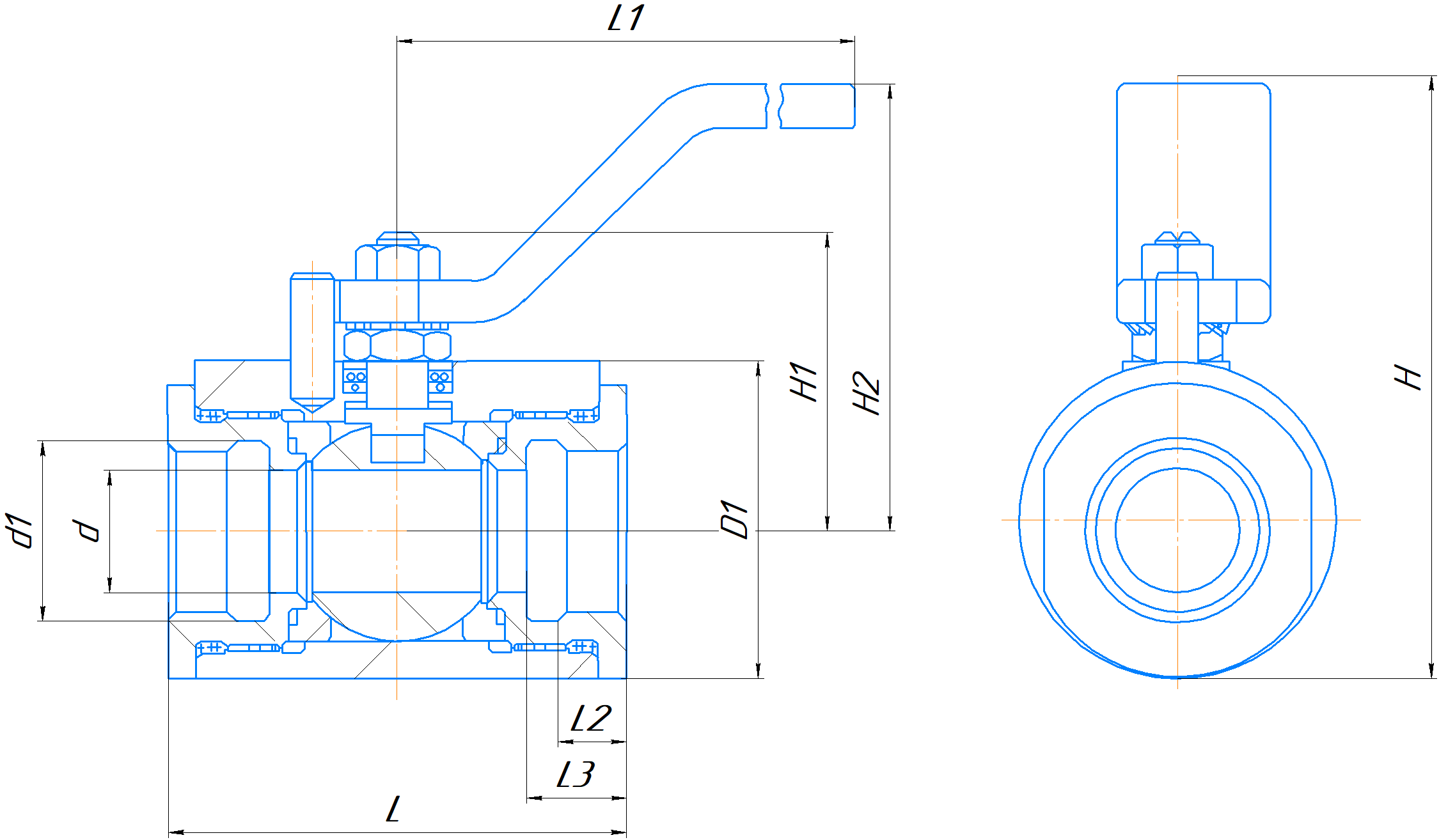

DN, мм	D1	d	d1	L	L	L2	L3	H	H1	H2	Масса, кг
10	45	10	G3/8	70	141	12	15	77	55	41	1,3
15	48	14	G1/2	70	141	11	16	80	56	42	1,4
20	56	18	G3/4	78	208	12	17	108	83	55	2,2
25	62	23	G1	86	208	13	19	114	86	58	2,6
32	78	30	G11/4	100	240	15	21	133	97	73	4
40	85	36	G11/2	105	240	16,5	22,5	139	100	76	4,5

DN, мм	Размеры, мм										Масса, кг

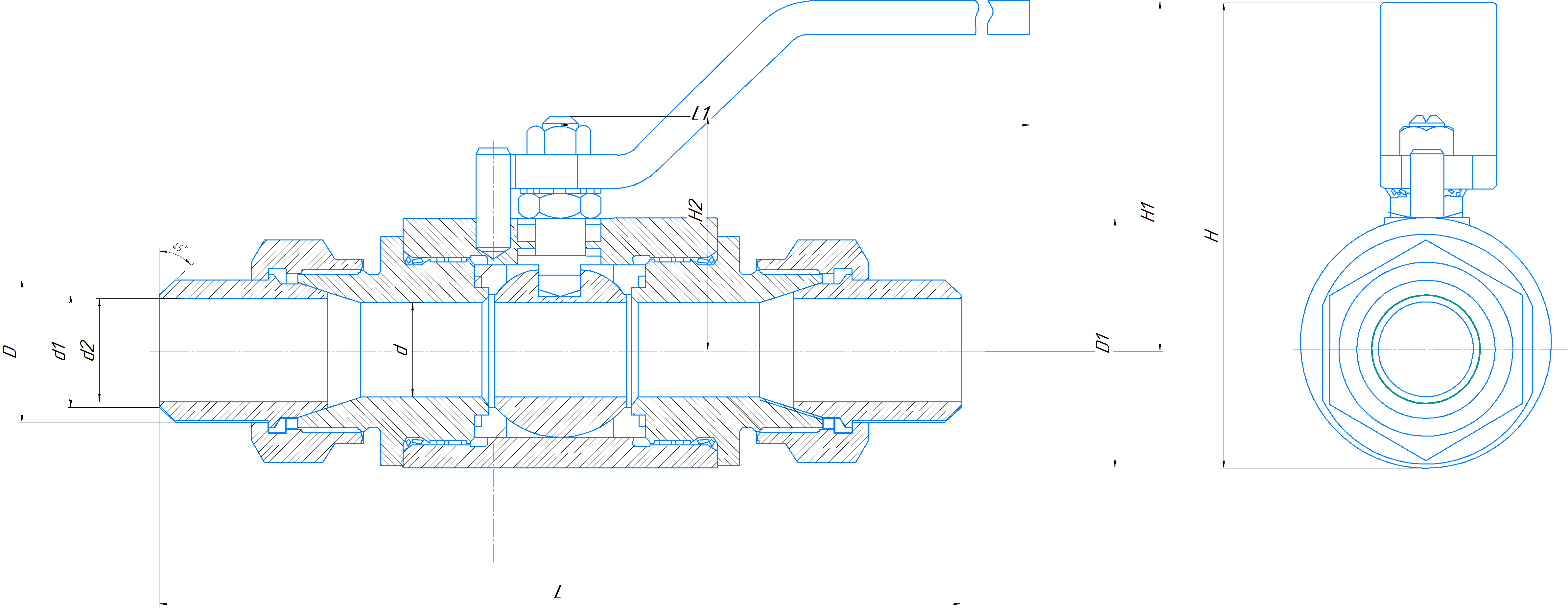

DN, мм	D	D1	d	d1	d2	L	L1	H	H1	H2	Масса, кг
10	18	45	10	13	11	145	141	77	55	41	1,5
15	22	48	14	16	14	158	141	80	56	42	1,8
20	28	56	18	21	19	177	208	108	83	55	2,7
25	34	62	23	26	25	192	208	114	86	58	3,3
32	43	78	30	35	32	225	240	133	97	73	5,3
40	48	85	36	40	38	251	240	139	100	76	6,4

DN, мм	Размеры, мм												Тип ISO 5211	Масса, кг
DN, мм	A	B	C	D	d1	E	a	b	H	L	Lb	Lr	Тип ISO 5211	Под приварку	Фланце- вые
50	130	65	-	49	-	-	-	-	114	638	216	178	р	10	13
50	130	65	82	49	22	28	-	-	-	-	216	178	F7	10	13
80	180	90	-	76	-	-	-	-	140	638	283	283	Р	28	33
80	180	90	112	76	28	35	-	-	-	-	283	283	F10	29	33
100	232	116	-	100	-	-	-	-	187	648	305	305	Р	39	50
100	232	116	152	100	36	50	-	-	-	-	305	305	F12	41	52
150	322	161	-	150	-	-	-	-	252	858	457	394	Р	80	95
150	322	161	214	150	48	79	-	-	-	-	457	394	F16	86	100
200	408	204	253	201	60	100	-	-			521	457	F25	167	181
250	487	244	295	252	60	100	-	-			559	533	F25	259	286
400	750	502	488	385	72	114	500	584			838	762	F25	1364	1403
500	885	582	555	487	98	133	520	584			991	914	F30	2032	2100
600	1035	617	628	589	98	133	560	592			1143	1067	F30	3475	3600
700	1170	697	695	684	160	181	660	592			1346	1245	F35	4365	4430
800	1350	789	775	779	160	181	710	592			1524	1372	F35	6381	6455

DN, мм	Размеры, мм												Тип ISO 5211	Масса, кг
DN, мм	A	B	C	D	d1	E	a	b	H	L	Lb	Lr	Тип ISO 5211	Под приварку	Фланце- вые
50	130	65	-	49	-	-	-	-	114	638	216	216	р	15	15
50	130	65	82	49	22	28			-	-	216	216	F7	15	15
80	180	90	-	76	-	-			140	638	283	283	Р	28	36
80	180	90	112	76	28	35			-	-	283	283	F10	29	36
100	232	116	-	100	-	-			187	648	305	305	Р	39	59
100	232	116	152	100	36	50			-	-	305	305	F12	41	60
150	322	161	-	150	-	-			252	858	457	394	Р	81	97
150	322	161	214	150	48	79			-	-	457	394	F16	86	102
200	408	204	253	201	60	100					521	457	F25	167	186
250	487	244	295	252	60	100					559	533	F25	259	289
400	750	502	488	385	72	114	500	584			838	762	F25	1130	1404
500	885	582	555	487	98	133	520	584			991	991	F30	2035	2190
600	1035	617	628	589	98	133	560	592			1143	1067	F30	3300	3700
700	1170	697	695	684	160	181	660	592			1346	1245	F35	4316	4526
800	1350	789	775	779	160	181	710	592			1524	1372	F35	6300	6800

DN, мм	Размеры, мм												Тип ISO 5211	Масса, кг
DN, мм	A	B	C	D	d1	E	a	b	H	L	Lb	Lr	Тип ISO 5211	Под приварку	Фланце- вые
50	130	65	-	49	-	-	-	-	114	638	216	216	р	15	15
50	130	65	82	49	22	28			-	-	216	216	F10	15	15
80	180	90	-	76	-	-			140	638	283	283	Р	28	36
80	180	90	112	76	28	35			-	-	283	283	F10	29	36
100	232	116	-	100	-	-			187	648	305	305	Р	39	50
100	232	116	152	100	36	50			-	-	305	305	F12	41	52
150	322	161	214	150	48	79					457	403	F16	86	106
200	408	204	253	201	60	100					521	502	F25	167	203
250	487	244	295	252	60	100					559	568	F25	259	317
400	750	502	488	385	72	114	500	584			838	762	F25	1364	1473
500	885	582	555	487	98	133	520	584			991	991	F30	2035	2190
600	1035	617	628	589	98	133	560	592			1143	1067	F30	3600	3710
700	1170	697	695	684	160	181	660	592			1346	1245	F35	4369	4580
800	1350	789	775	779	160	181	710	592			1524	1372	F35	6254	6570

DN, мм	Размеры, мм												Тип ISO 5211	Масса, кг
DN, мм	A	B	C	D	d1	E	a	b	H	L	Lb	Lr	Тип ISO 5211	Под приварку	Фланце- вые
50	130	65	-	49	-	-	-		114	638	216	216	Р	15	15
50	130	65	82	49	22	28			-	-	216	216	F7	15	15
80	180	90	-	76	-	-			140	638	283	283	Р	28	36
80	180	90	112	76	28	35			-	-	283	283	F10	29	36
100	232	116	-	100	-	-			187	648	305	305	Р	39	50
100	232	116	152	100	36	50			-	-	305	305	F12	41	52
150	322	161	214	150	48	79					457	403	F16	86	106
200	408	204	253	201	60	100					521	502	F25	167	203
250	487	244	295	252	60	100					559	568	F25	259	317
400	760	502	488	385	98	132	500	584			838	838	F30	1456	1621
500	885	582	555	487	98	133	520	584			991	991	F30	2117	2300
600	1065	627	630	589	160	181	560	592			1143	1143	F35	3920	4176
700	1170	697	695	684	160	181	660	592			1346	1346	F35	4410	4760
800	1360	793	789	779	180	207	710	592			1524	1524	F40	6630	7115

DN, мм	Размеры, мм												Тип ISO 5211	Масса, кг
DN, мм	A	B	C	D	d1	E	a	b	H	L	Lb	Lr	Тип ISO 5211	Под приварку	Фланце- вые
50	130	65	-	49	-	-	-		114	638	216	216	Р	15	15
50	130	65	82	49	22	28			-	-	216	216	F7	15	15
80	180	90	-	76	-	-			140	638	283	283	Р	28	36
80	180	90	112	76	28	35			-	-	283	283	F10	29	36
100	232	116	-	100	-	-			187	648	305	305	Р	39	50
100	232	116	152	100	36	50			-	-	305	305	F12	41	60
150	322	161	214	150	48	79					457	403	F16	86	118
200	408	204	253	201	60	100					521	502	F25	167	211
250	487	244	295	252	60	100					559	568	F25	259	326
400	760	502	488	385	98	132	500	584			838	838	F30	1456	1608
500	905	594	557	487	160	181	520	584			1054	1054	F30	2117	2357
600	1065	627	630	589	160	181	560	592			1232	1232	F35	3400	3800
700	1170	697	695	684	160	181	660	592			1346	1346	F40	4435	4941
800	1360	801	789	779	180	207	710	592			1524	1524	F40	6950	7750

DN, мм	Размеры, мм												Тип ISO 5211	Масса, кг
DN, мм	A	B	C	H	D	d1	E	a	b	L	Lb	Lr	Тип ISO 5211	Под приварку	Фланце- вые
50	135	68	-	115	49	-	-	-	-	638	292	292	Р	15	23
50	135	68	100	-	49		24			-	292	292	F10	15	23
80	192	120	-	156	81		-			507	356	356	Р	36	46
80	192	120	124	-	81		21			-	356	356	F12	37	47
100	219	150	-	182	100		-			507	432	-	Р	51	-
100	219	150	221	-	100		28			-	432	-	F12	51	-
150	430	190	250		150	60	83			-	495	495	F16	205	235
250	490	300	350		252	75	73	545	380		673	673	F25	600	530
400	760	502	488		385	98	132	500	584		902	902	F30	1511	1694
500	905	594	557		487	160	181	520	584		1054	1054	F35	2360	2615
600	1065	627	630		589	160	181	560	592		1232	1232	F35	3410	4415
700	1197	702	709		684	180	207	660	592		1397	1397	F40	4786	5345
800	1380	801	789		779	180	207	710	592		1651	1651	F40	7105	7840

DN, мм	Размеры, мм											Тип ISO 5211	Масса, кг
DN, мм	A	B	C	H	D	d1	E	a	b	L	Lb	Тип ISO 5211	Под приварку
50	135	68	-	115	49	-	-	-	-	638	292	Рук	15
50	135	68	100	-	49		24			-	292	F10	15
80	192	120	-	156	81		-			507	356	Рук	36
80	192	120	124	-	81		21			-	356	F12	37
100	219	150	-	182	100		-			507	432	Рук	49
100	219	150	221	-	100		28			-	432	F12	49
150	430	190	250		150	60	83				559	F16	205
250	490	300	350		252	75	90				787	F25	740
400	780	518	490		385	160	182	500	584		991	F35	1772
500	905	594	557		487	160	181	520	584		1194	F35	2530
600	1065	630	644		589	180	207	560	592		1397	F40	3651
700	1197	702	709		684	180	207	660	592		1549	F40	5080
800	1380	801	789		779	180	207	710	592		1778	F40	7105

DN, мм	Размеры, мм												Тип ISO 5211	Масса, кг
DN, мм	A	B	C	H	D	d1	E	a	b	L	Lb	Lr	Тип ISO 5211	Под приварку	Фланце- вые
50	135	68	-	115	49	-	638			638	292	292	Р	15	26
50	135	68	100	-	49		-			-	292	292	F10	15	26
80	192	120	-	-	81		507			507	356	356	Р	36	54
80	192	120	124	124	81		-			-	356	356	F12	37	55
100	219	150	-	188	100		507			507	432	-	Р	49	-
100	219	150	221	-	100		-			-	432	-	F12	49	-
150	430	190	250		150	60					559	559	F16	205	255
250	490	300	350		252	75		545	380		787	787	F25	740	660
400	780	518	490		385	160		500	584		991	991	F35	1772	2035
500	905	594	557		487	160		500	584		1194	1194	F35	2530	2530
600	1065	630	644		589	180		560	592		1397	1397	F40	3651	4200
700	1197	702	709		684	180		660	592		1549	1549	F40	5080	5950
800	1400	819	801		779	220		710	592		1778	1778	F48	7990	8750

DN, мм	Размеры, мм											Тип ISO 5211	Масса, кг
DN, мм	A	B	C	H	D	d1	E	a	b	L	Lb	Тип ISO 5211	Под приварку
50	135	93	-	132	49	-	-	-	-	638	368	Р	19
50	135	93	171	-	49		26			638	368	F12	19
80	192	120	-	189	81		-			507	381	Р	37
80	192	120	124	-	81		26			-	381	F12	38
100	361	152	201		100	48	67				457	F14	105
150	430	190	250		150	60	83				610	F16	210
250	620	342	350		252	98	133	545	380		838	F25	790
400	780	518	490		385	160	182	500	584		1130	F35	1889
500	945	617	584		487	180	207	520	584		1321	F40	3170
700	1252	742	739		684	220	257	660	592		1753	F48	6346

DN, мм	Размеры, мм												Тип ISO 5211	Масса, кг
DN, мм	A	B	C	H	D	d1	E	a	b	L	Lb	Lr	Тип ISO 5211	Под приварку	Фланце- вые
50	135	68	-	115	49	-	-	-	-	638	368	368	Р	17	28
50	135	68	100	-	49		24			-	368	368	F10	17	28
80	192	120	-	189	81		-			507	381	381	Р	37	55
80	192	120	124	-	81		26			-	381	381	F12	38	56
100	361	152	201		100	48	67				457	457	F14	105	128
150	430	190	250		150	60	83				610	610	F16	210	255
250	620	342	350		252	98	133	545	380		838	838	F25	790	610
400	820	540	517		385	180	208	500	584		1130	1130	F40	2192	2475
500	945	617	584		487	180	207	520	584		1321	1321	F40	3170	3680
700	1252	742	739		684	220	257	660	592		1753	1753	F48	6476	7792

DN, мм	Размеры, мм												Тип ISO 5211	Масса, кг
DN, мм	A	B	C	H	D	d1	E	a	b	L	Lb	Lr	Тип ISO 5211	Под приварку	Фланце- вые
50	135	93	-	115	49	-	-	-	-	638	368	368	Р	19	30
50	135	93	171	-	49		26			-	368	368	F12	22	33
80	192	120	-	189	81		-			507	381	381	Р	37	55
80	192	120	124	-	81		26			-	381	381	F12	38	56
100	361	152	201		100	48	67				457	457	F14	105	128
150	430	190	250		150	60	83				610	610	F16	210	255
250	620	342	350		252	98	133	545	380		838	838	F25	790	610
400	820	540	517		385	180	208	500	584		1130	1130	F40	2192	2475
500	945	617	584		487	180	207	520	584		1321	1321	F40	3170	3170
700	1252	742	739		684	220	257	660	592		1753	1753	F48	6476	7792

DN, мм	PN, МПа	Размеры, мм										Тип ISO 5211	Крутящий момент max, Н*м	Масса, кг
		A	B	C	D	d	E	Lсв	Lф	a	b			Мсв	Мф
150	1,6	350	230	230	152	27	65	457	394	228	258	F10	270	126	136
	2,5			260					403				359	135	150
	4,0												506
	6,3	370				40	80	559	559			F12	655	240	285
	8,0												657
200	1,6	440	265	280	203	40	65	521	457	304	343	F12	512	315	335
	2,5								502				715	325	370
	4,0												1060
	6,3					45	80	660	660			F14	1395	420	480
	8,0												1400
250	1,6	520	315	320	254	40	65	559	533	380	429	F14	1760	465	490
	2,5								568			F16	2156	460	530
	4,0												2817
	6,3	550		350		50	80	788	788				3480	560	690
	8,0												3486
300	1,6	586	395	376	303	40	74	635	610	380	429	F14	1455	685	720
	2,5	625	413	422		50	113		648			F16	2146	665	768
	4,0	632	418										3300
	6,3					60	131	762	762			F25	4452	775	925
	8,0							838	838				4458
350	1,6	680	385	420	350	50	80	699	686	519	360	F16	2223	855	905
	2,5							762	762	521			3324	860	940
	4,0									535		F25	5161
	6,3	740		440		80	110	889	889	545			7000	1080	1240
	8,0		502							545			7006
400	1,6	750	502	488	385	72	114	838	762	519	36	F16	3183	1364	1403
	2,5								838	521	360	F25	4800	1364	1473
	4,0	760	518			98	132			535	360		7490	1456	1621
	6,3		555					902	902	545	360	F30	10195	1511	1694
	8,0	780	518	490		160		991	991	545	360		10206	1772	2035
500	1,6	905	555	557	489	120	130	991	914	570	680	F25	7846	2110	1950
	2,5					140			991			F30	11024	2031	2070
	4,0							1134	1134			F35	16321	2827
	6,3					160	181						201193		3183
	8,0												20250
600	1,6	1045	630	630	589	160	181	1143	1067	620	751	F35	18553	3781	3875
	2,5												27617		3910
	4,0	1065		644		180	207	1143	1143	625	781	F40	42725	3984	4238
	6,3							1232	1232				53319	4050	4396
	8,0							1397	1397	526	781		53342	4210	4717
700	1,6	1170	697	695	684	160	181	1245	1245	592	560	F35	16075	4430	4430
	2,5							1346	1346				24680	4580	4580
	4,0											F40	40000	4760	4760
	6,3	1197	702	709		180	207	1397	1397				53591	4786	4786
	8,0												53651	5080	5080
