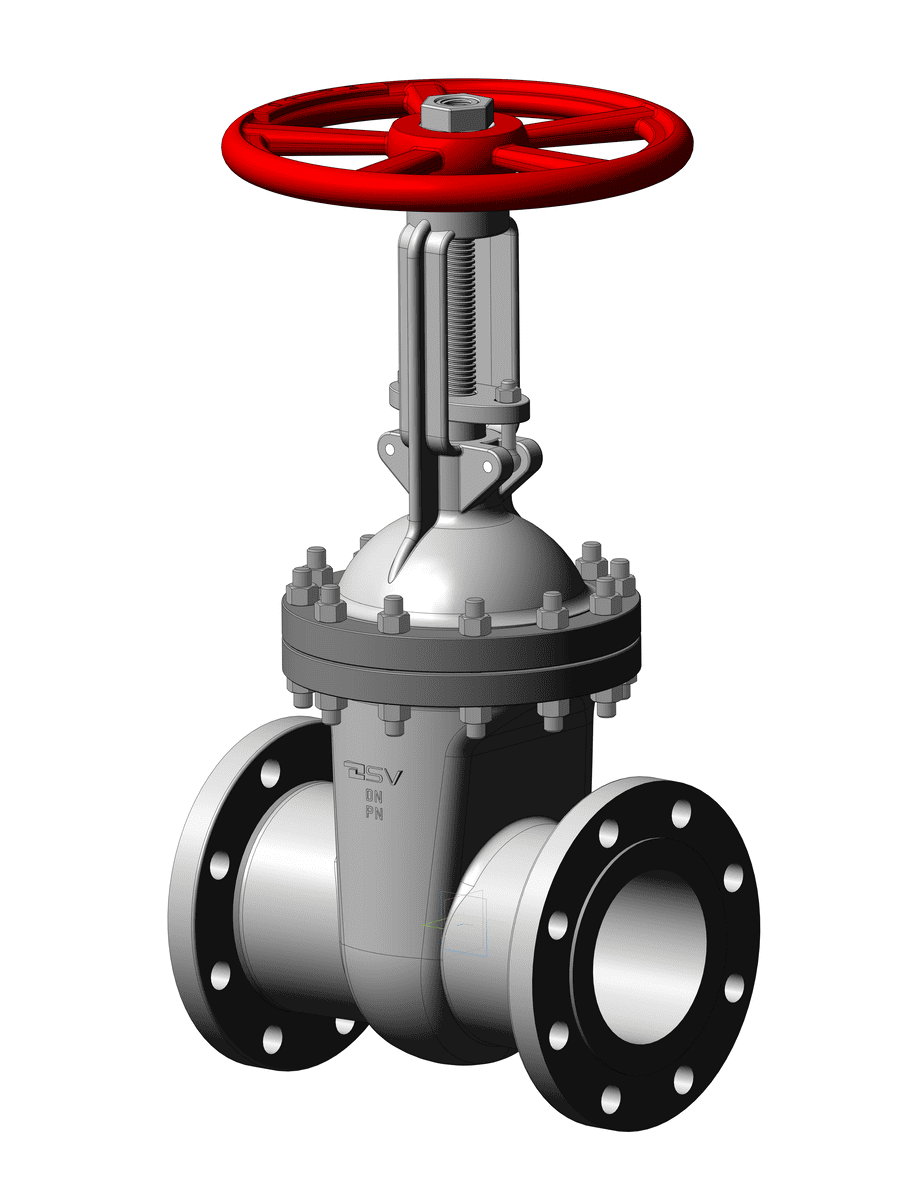

Задвижки предназначены для перекрытия потоков газообразных или жидких сред в трубопроводах различных давлений и условных (номинальных) проходов в нефтегазоперерабатывающей, нефтедобывающей , нефтехимической и газовой отраслей промышленности в условиях тропического, умеренного и холодного климата.

Рабочей средой задвижек может быть вода, пар, нефть, масла, жидкие и газообразные нефтепродукты.

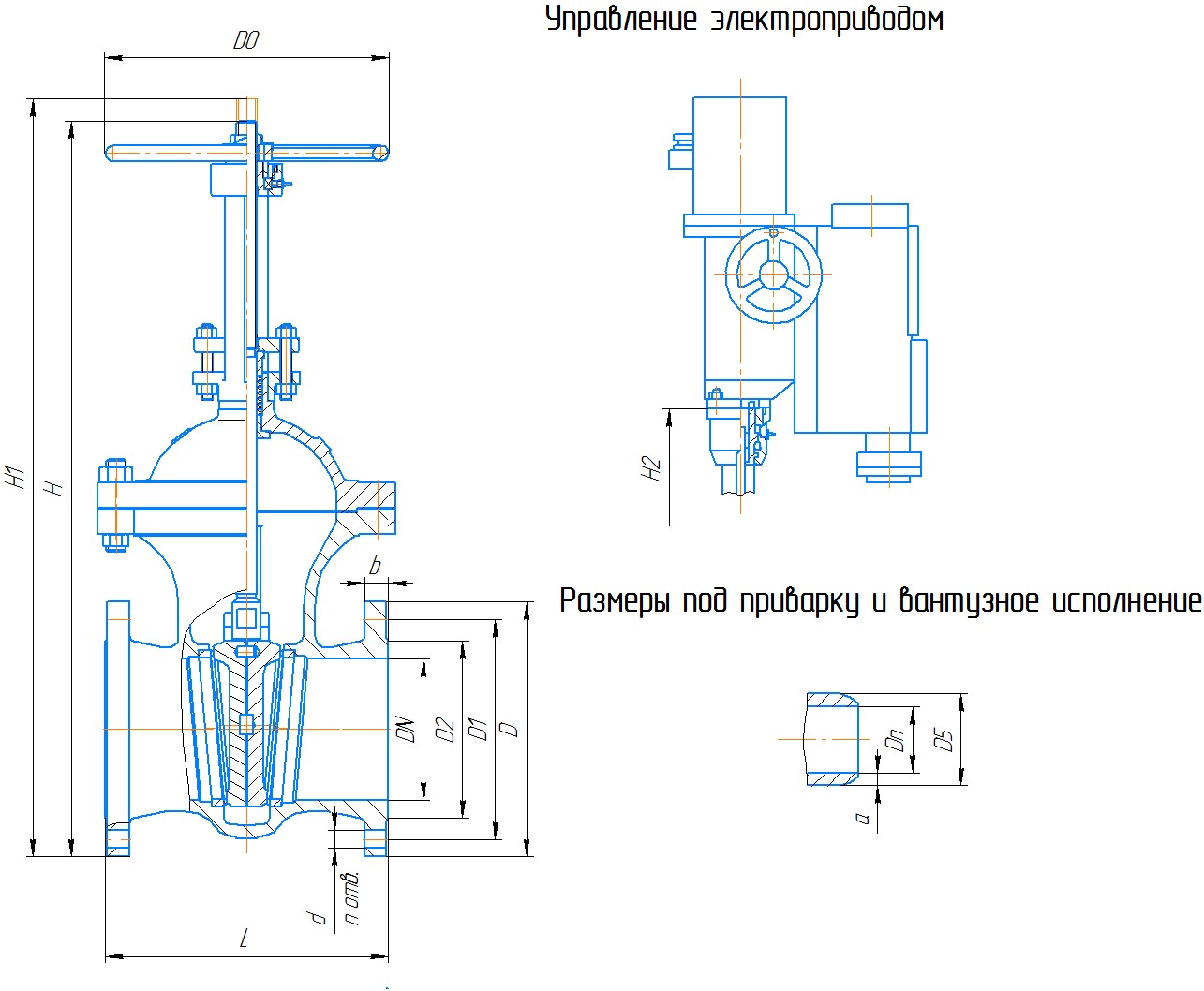

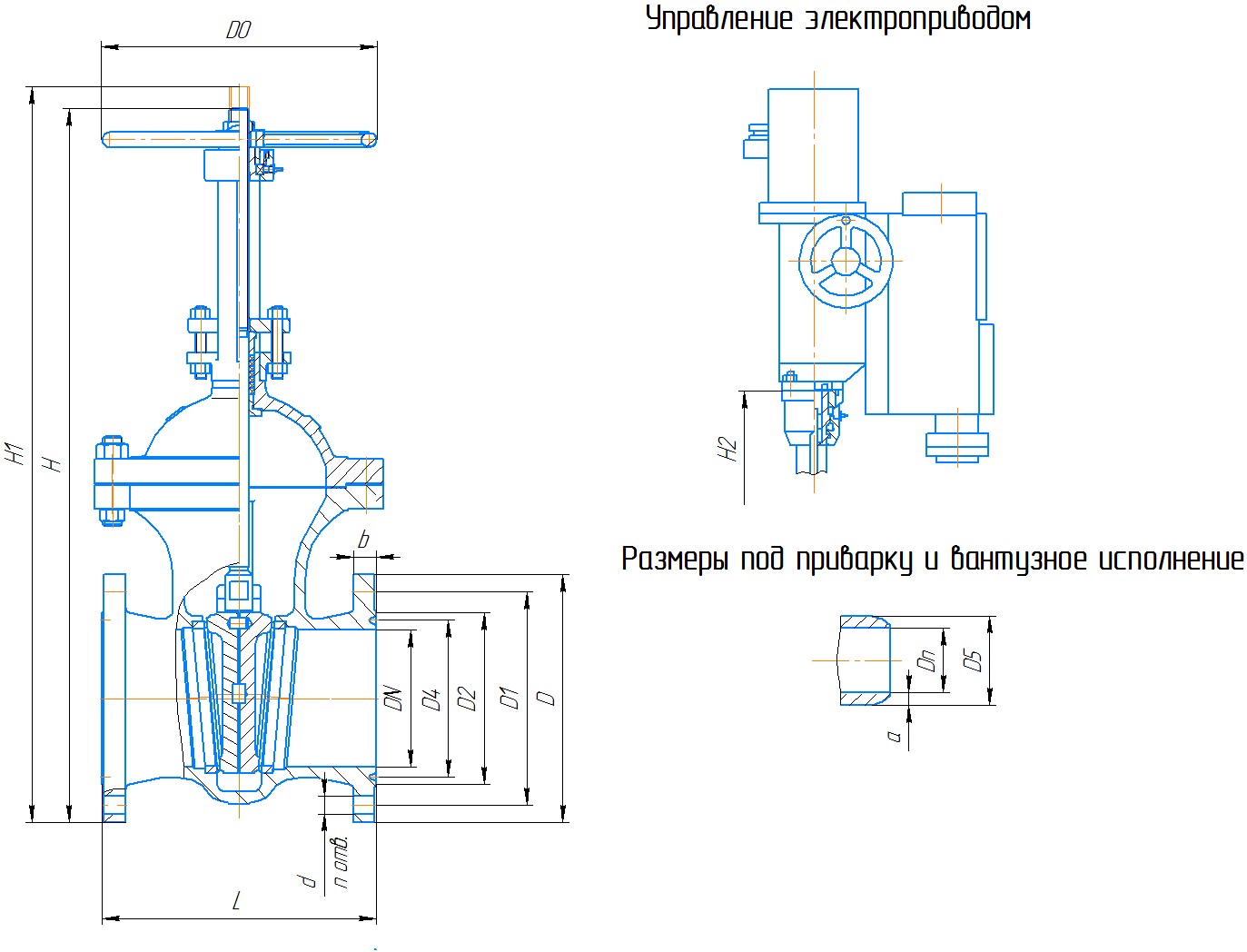

Задвижки изготавливаются с выдвижным и не выдвижным шпинделем.

Управление задвижками может быть ручное (маховиком или через редуктор) или от электропривода.

Задвижки различают по типу запирающего элемента:

клиновые;

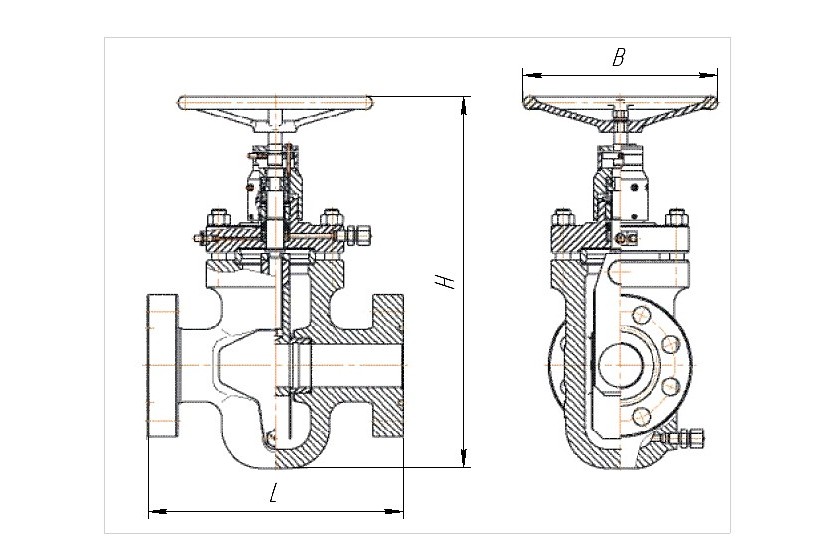

шиберные.

Для поставки задвижек клиновых на ПАО «НК «Роснефть» по «МУК ЕТТ.Задвижки клиновые» № П1-01.5.М-0082 Версия 3.00 должны соответствовать требованиям данных ЕТТ.

Задвижки относятся к запорной арматуре, их необходимо эксплуатировать только в двух рабочих положениях: полностью открытом или полностью закрытом. Задвижки обеспечивают двустороннее направление движения транспортируемой среды.

Задвижки могут изготавливаться в климатических исполнениях У, ХЛ, УХЛ в соответствии с ГОСТ 15150.

Класс герметичности задвижек- «А» по ГОСТ 9544.

При поставке на экспорт к задвижкам должны предъявляться дополнительные требования согласно ГОСТ 26304.

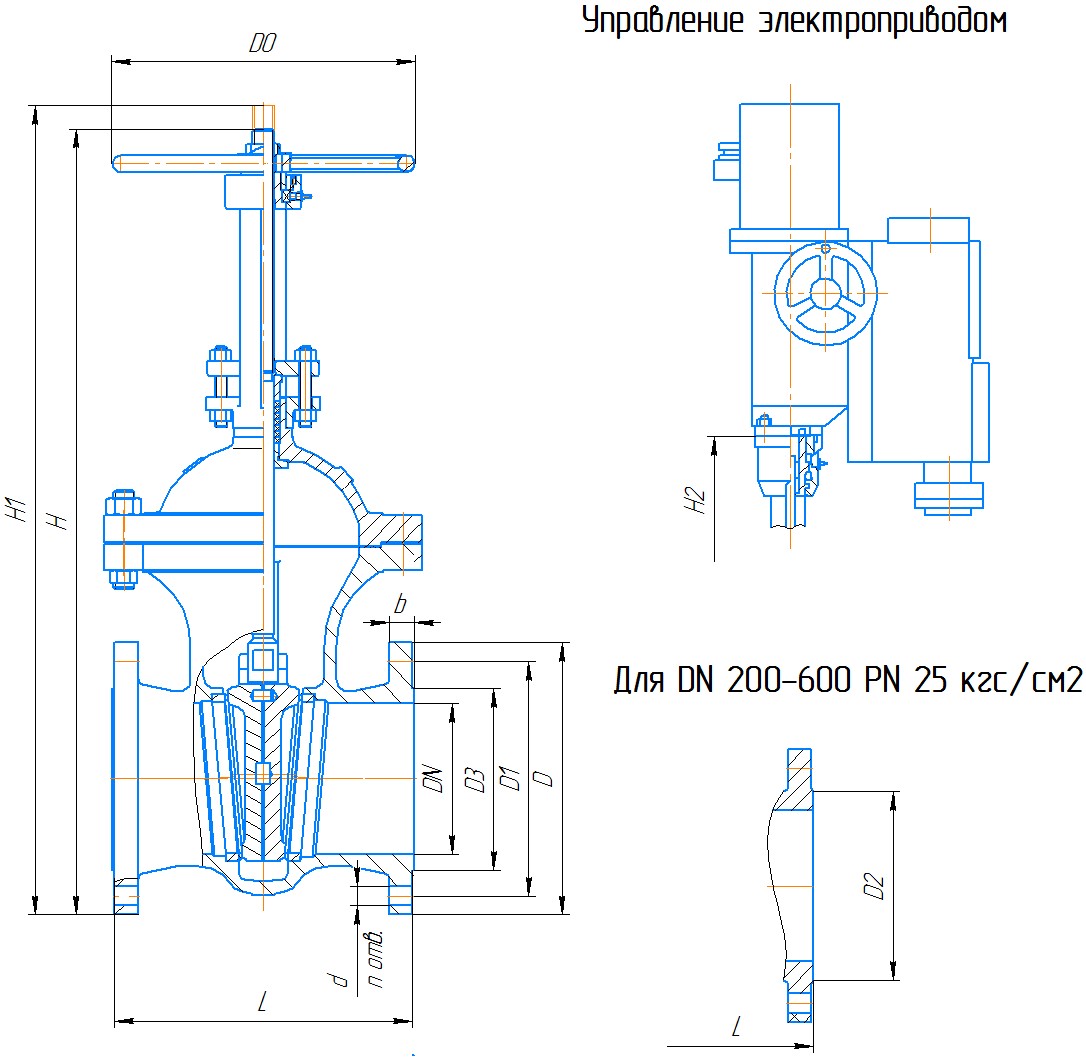

Присоединение к трубопроводу: фланцевое, под приварку, муфтовое, цапковое.

Размеры уплотнительных поверхностей и присоединительные размеры задвижек с фланцевым присоединением к трубопроводу должны соответствовать ГОСТ 33259, ГОСТ 28919, ASME B16.5, DIN EN 1092-1.

Концы патрубков под приварку к трубопроводу по ГОСТ 16037.

Технология сварки и методы контроля по СТ ЦКБА 025.

Муфтовые концы – по ГОСТ 6527, цапковые – по ГОСТ 2822. Резьба трубная коническая по ГОСТ 6211.

Строительные длины задвижек должны соответствовать требованиям ГОСТ 3706 и КД, утвержденной в установленном порядке. По согласованию с заказчиком допускается применять нестандартные строительные длины.

Пример обозначения задвижки клиновой DN 50 PN 16,0 МПа (160 кгс/см²) из стали 09Г2С в другой документации и (или) при заказе:

Задвижка стальная клиновая ЗКС.Ф.01 DN50 PN160 по ТУ 28.14.13-008-69671512-2020, где

З- задвижка;

К- клиновая (Ш-шиберная, М-шиберная маслонаполненная);

С - корпус стальной сварной (Л- корпус литой);

Ф - тип присоединения к трубопроводу (Ф – фланцевое присоединение, М – муфтовое присоединение, Ц – цапковое присоединение, П – под приварку);

01 – материал корпуса (00 – сталь20, 01 – сталь 09Г2С, 02 – сталь 12Х18Н10Т, 03 – сталь 10Х17Н13М3Т); DN50 – номинальный диаметр, мм; PN160 – рабочее давление, кгс/см².

Дополнительно необходимо указывать: рабочую среду и ее параметры, а также необходимость дополнительных испытаний на межкристаллитную коррозию.

При поставке на ПАО «НК «Роснефть» по ЕТТ обозначение задвижек клиновых задается согласно МУК ЕТТ № П1-01.5.М-0082 Версия 3.
